“消失的体育场”建成,马岩松/MAD全球最大覆土建筑群设计

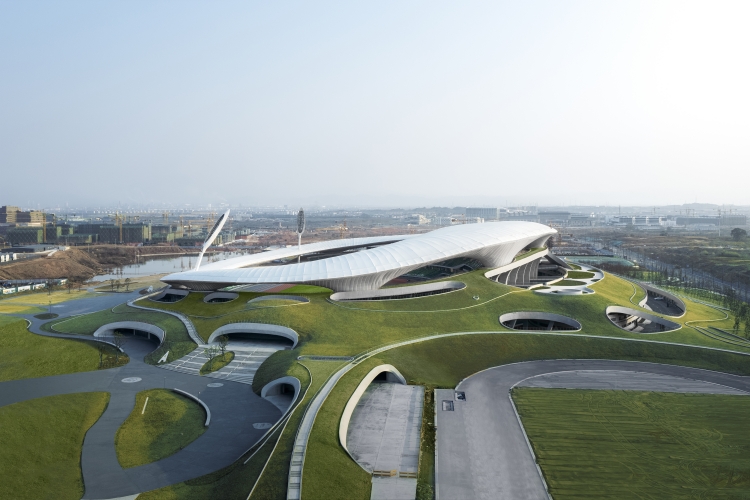

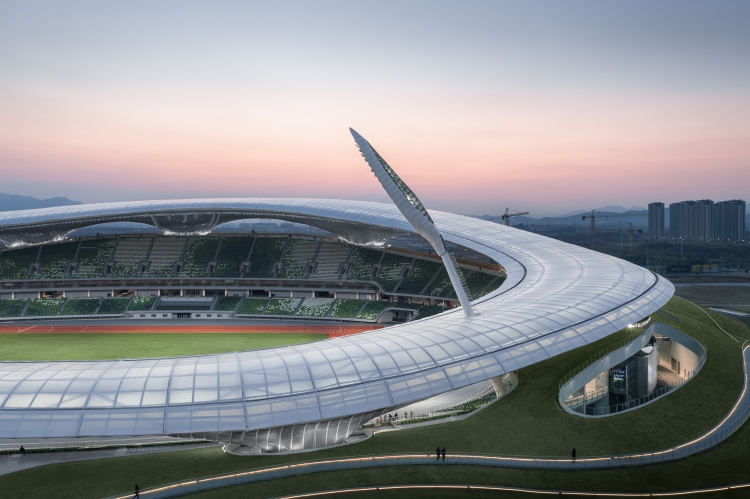

2018年,MAD建筑事务所公布衢州体育公园设计。2021年,作为体育公园重要组成部分、可容纳三万人的“消失的体育场”率先建成并投入使用。

news_MAD_Quzhou Stadium_01_by CreatAR Images

news_MAD_Quzhou Stadium_02_by CreatAR Images

“我们想构建一个人人可以参与的大地艺术空间,去和天地、和浙江的山水自然对话,给现代城市中每一个奔波的人提供一个可漫游之境。”

——马岩松

news_MAD_Quzhou Stadium_03_by Blackstation黑像素

MAD认为,城市公共空间和体育建筑属性如叠合,应把体育竞技和百姓生活的日常运动带到同一界面。首先,场地是与自然相接、开放、共享、属于市民的城市公共空间。而“竞技场”本身隐喻的竞争和力量,则可通过建筑自身和建造技艺“消隐”于大地景观。

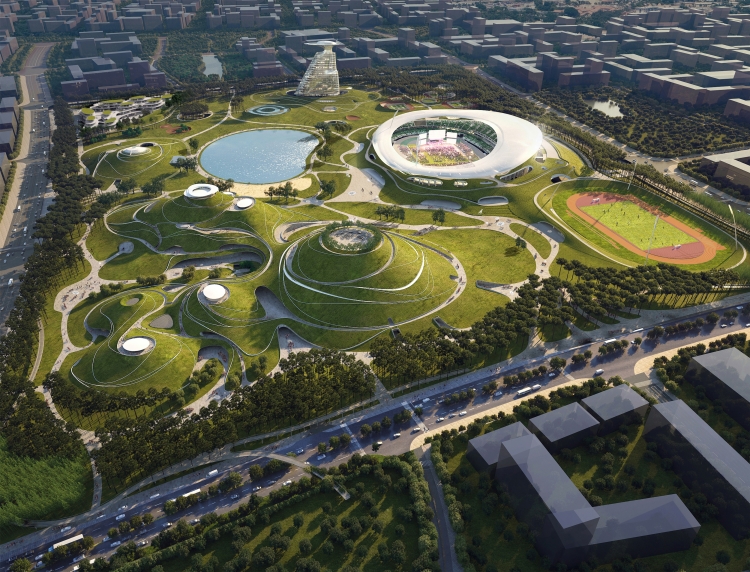

MAD的设计将体育场馆功能与自然地景相结合,在城市中心营造了形似火山群、镜湖的大地艺术景观。公园中的建筑打破传统体育场凸显结构力量的方式,而将其转化为一种更内在、含蓄的美。

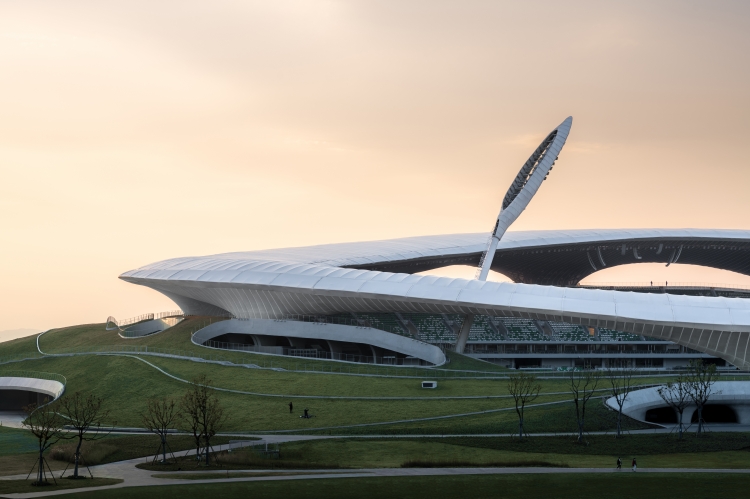

news_MAD_Quzhou Stadium_04_by MAD

news_MAD_Quzhou Stadium_05_by CreatAR Images

news_MAD_Quzhou Stadium_06_by Aogvision

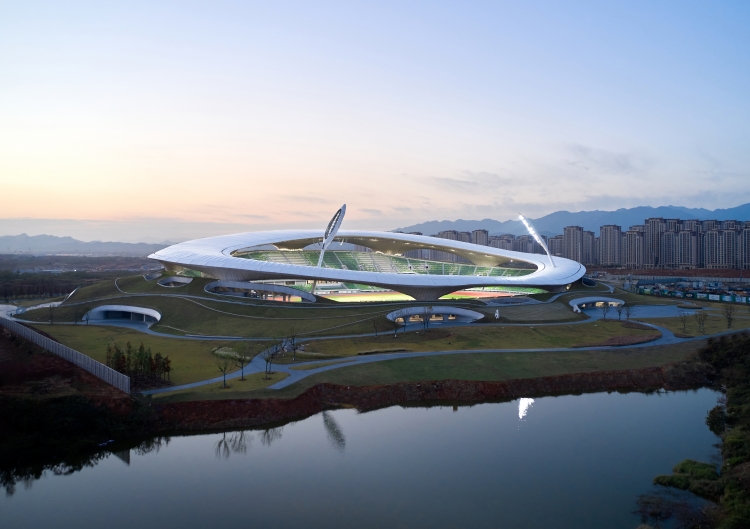

建筑内外处处与自然相接,身处其中的人们沉浸于自然之中,感受天地意境驱动的精神追求。整体建成后,衢州体育公园将成为世界上最大的覆土建筑群。

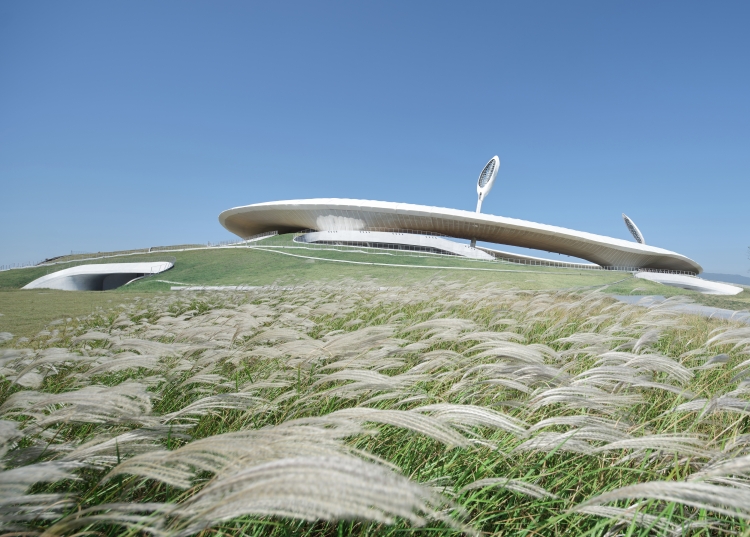

news_MAD_Quzhou Stadium_07_by Aogvision

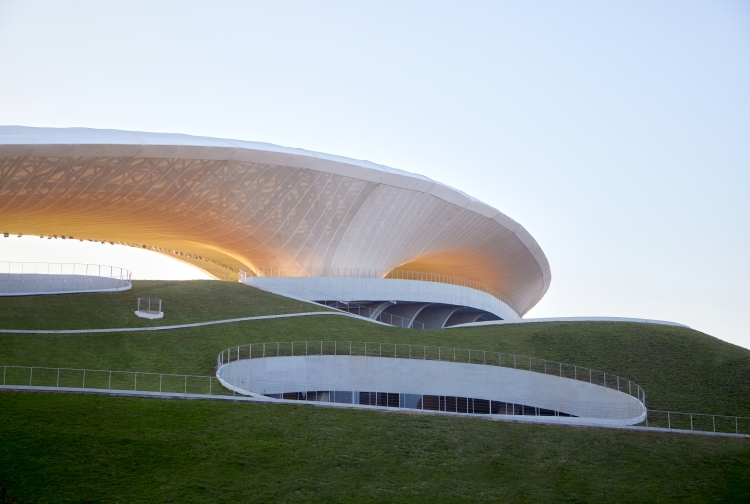

news_MAD_Quzhou Stadium_08_by Aogvision



三万人体育场

#大地艺术般的城市公共空间#

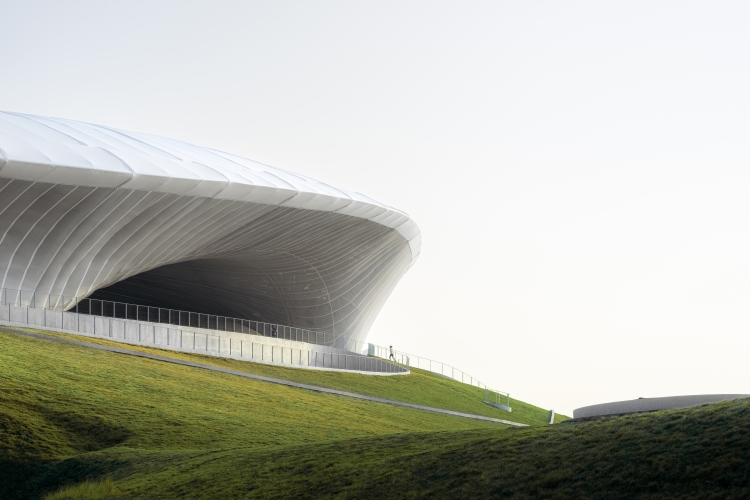

形似陨石坑的三万人体育场匍匐在大地上,巨大看台结构被隐藏,建筑体量消失。立面被绿植所覆盖,成为景观本身。

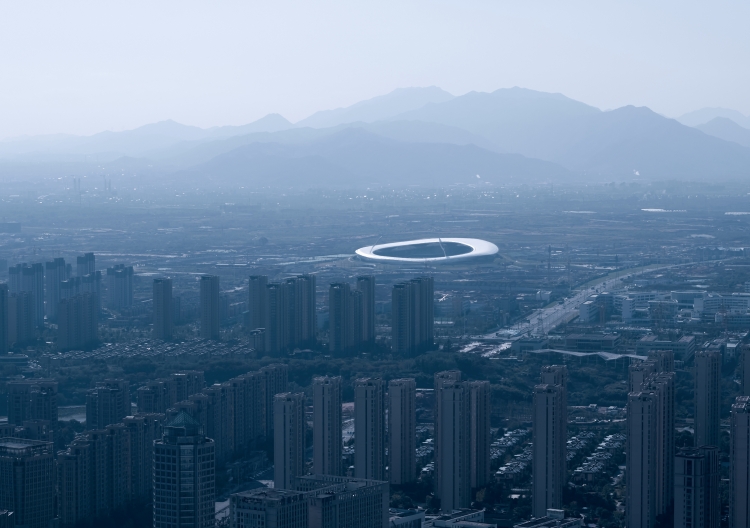

news_MAD_Quzhou Stadium_09_by Aogvision

news_MAD_Quzhou Stadium_10_by Arch Exist

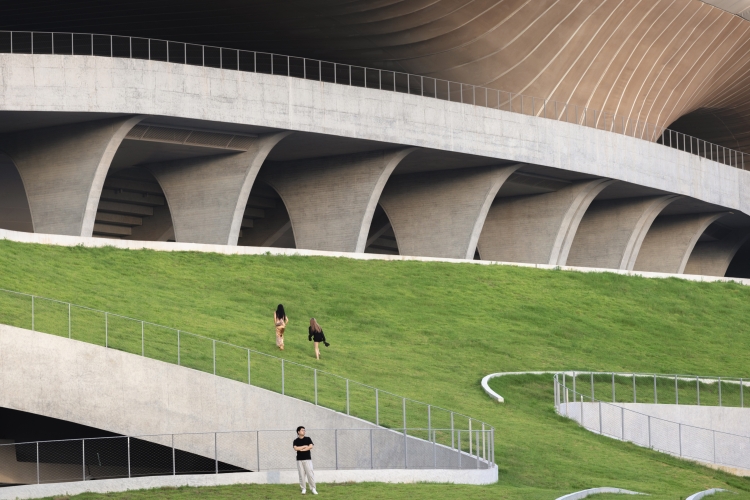

白色线条雕刻出新的曲线,其中一部分实际承载着人行步道功能。立面坡度恰好成为市民运动、攀爬、登高的新场所;缓坡处的草坪也可以是人们运动之余休憩的地方。

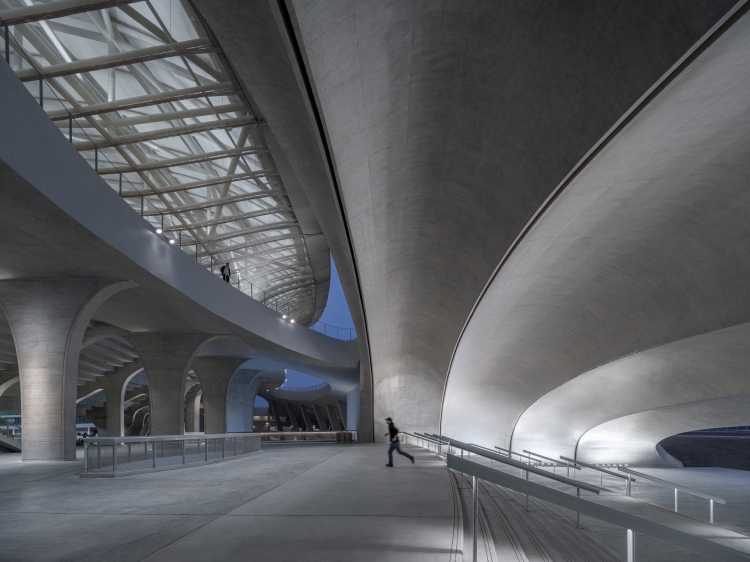

news_MAD_Quzhou Stadium_11_by CreatAR Images

news_MAD_Quzhou Stadium_12_by CreatAR Images

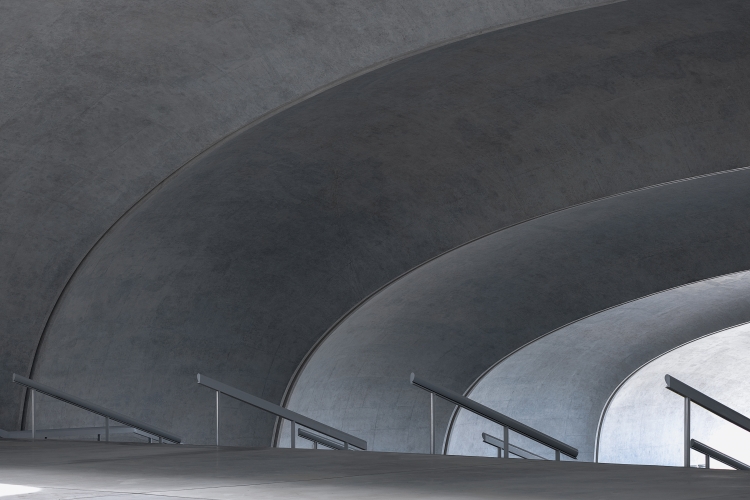

news_MAD_Quzhou Stadium_13_by Arch Exist

news_MAD_Quzhou Stadium_14

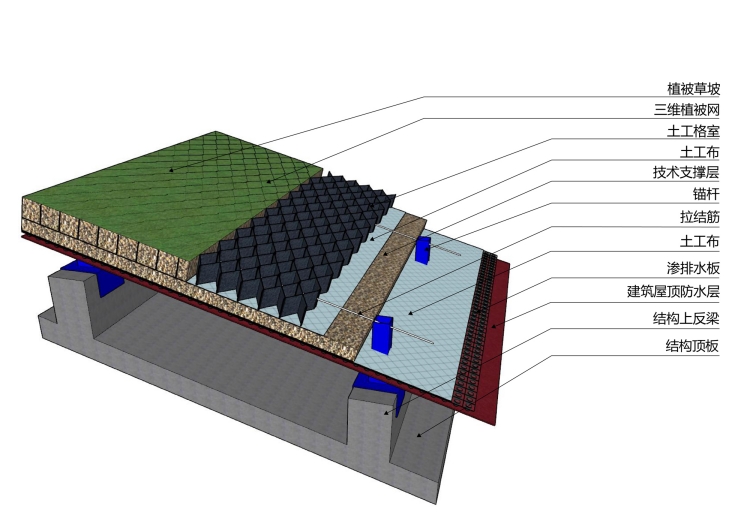

屋顶草坡典型节点



#质朴混凝土#

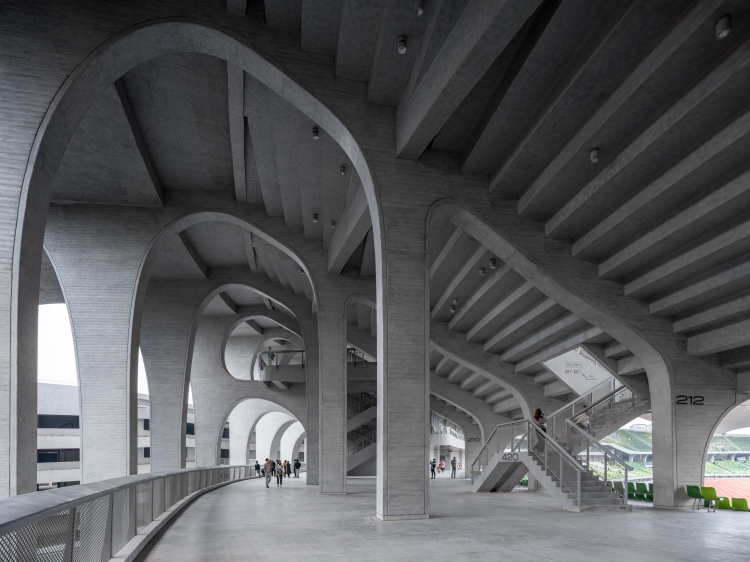

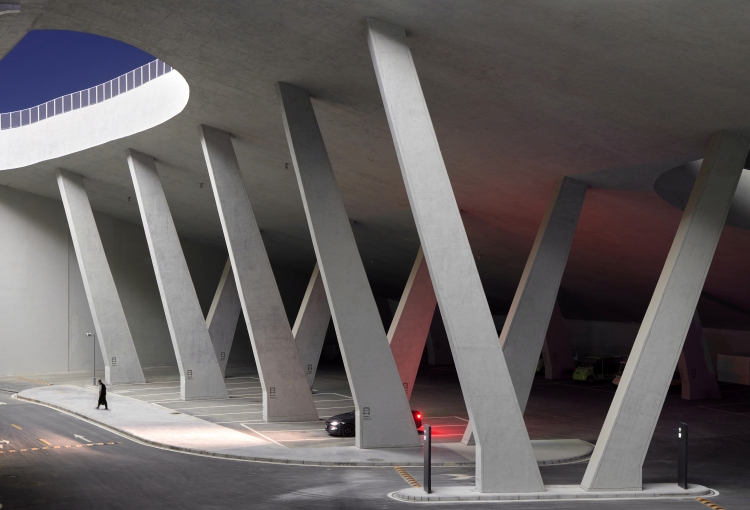

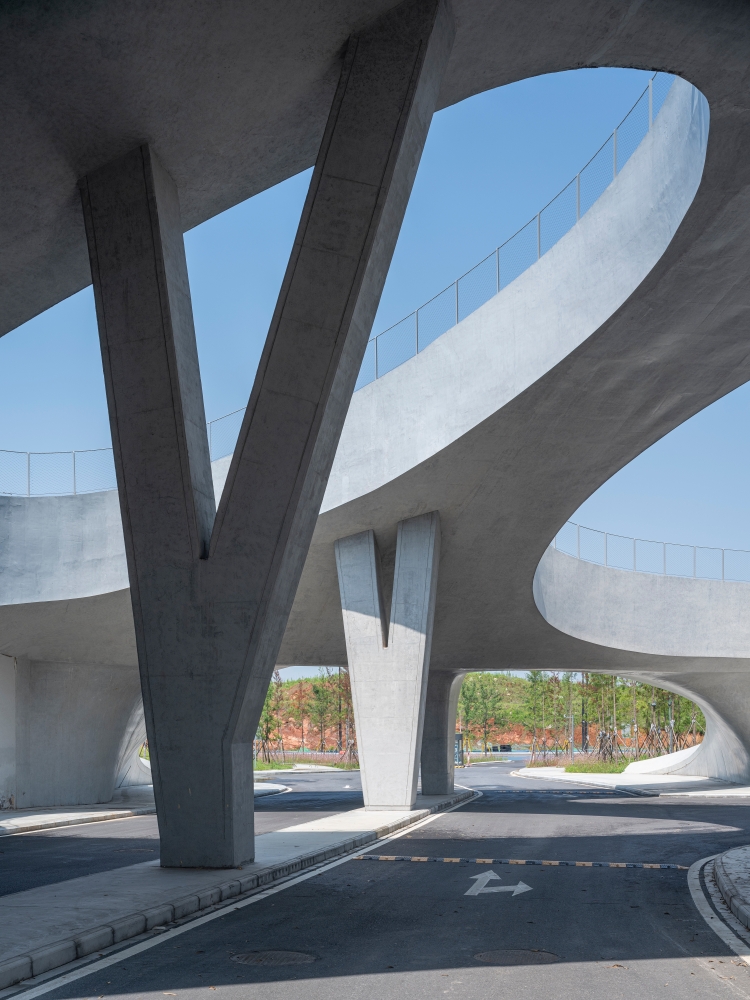

60组混凝土柱墙支撑起了整个体育场。裸露的木纹清水混凝土片墙摒弃了内外装饰层,既是结构,又是建筑本身。

news_MAD_Quzhou Stadium_15_by CreatAR Images

news_MAD_Quzhou Stadium_16_by Aogvision

news_MAD_Quzhou Stadium_17_by Tian Fangfang

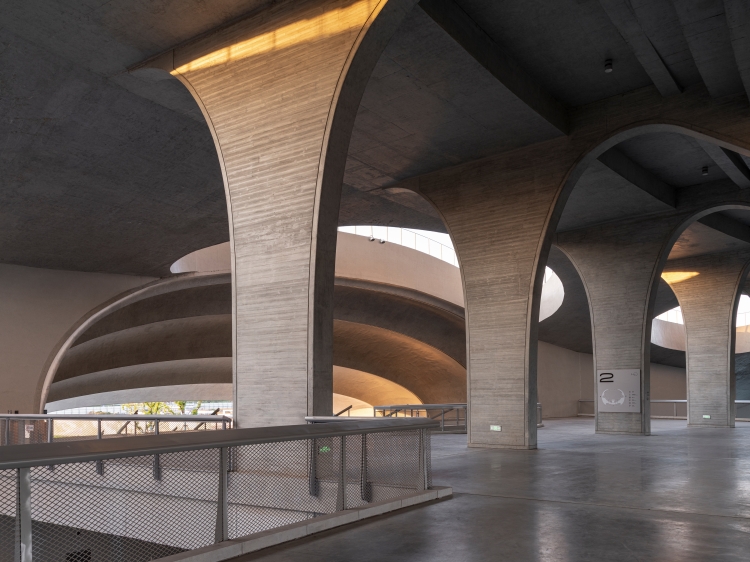

news_MAD_Quzhou Stadium_18_by Tian Fangfang

news_MAD_Quzhou Stadium_19_by Aogvision

news_MAD_Quzhou Stadium_20_by 益汇达

news_MAD_Quzhou Stadium_21_by 益汇达

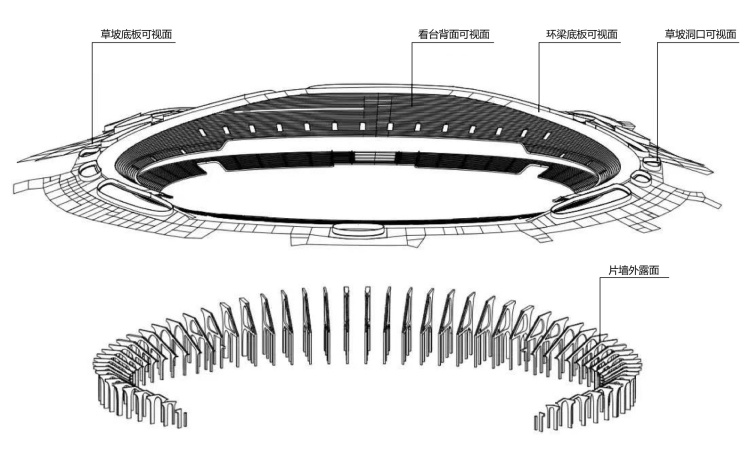

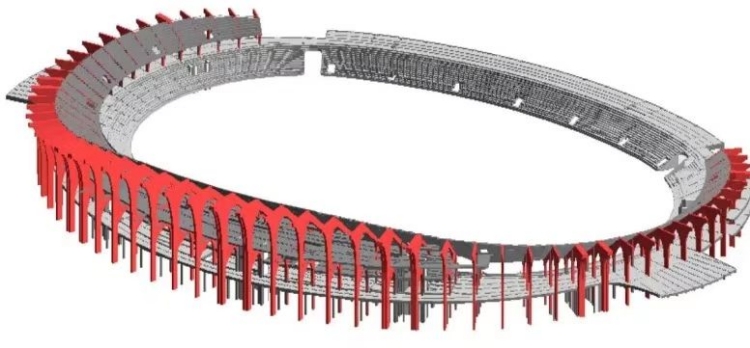

体育场片墙柱模型示意图 ©益汇达

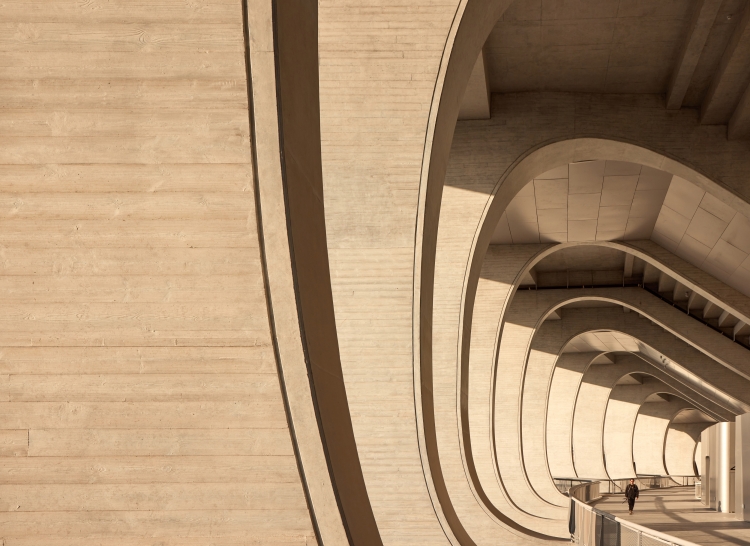

异形双曲面混凝土塑造了场馆的出入口,其中南北主要出入口由一圈一圈的拱形叠加秩序排列而成,最大跨度近40米。

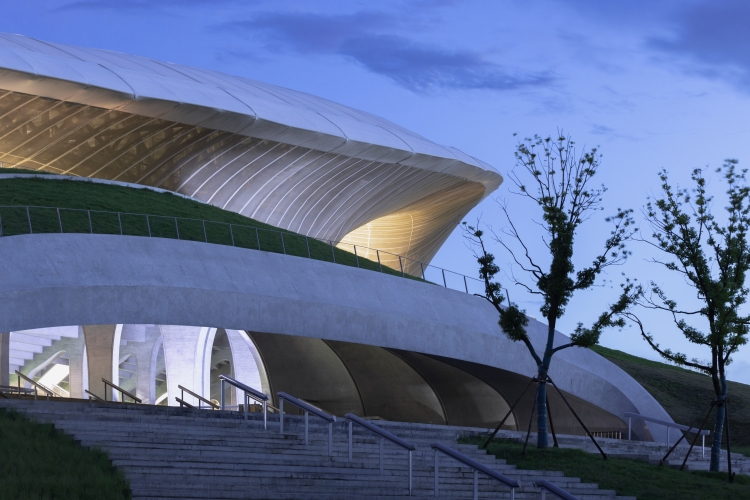

news_MAD_Quzhou Stadium_22_by Arch Exist

news_MAD_Quzhou Stadium_23_by CreatAR Images

news_MAD_Quzhou Stadium_24_by CreatAR Images

news_MAD_Quzhou Stadium_25_by Arch Exist

news_MAD_Quzhou Stadium_26_by Blackstation黑像素

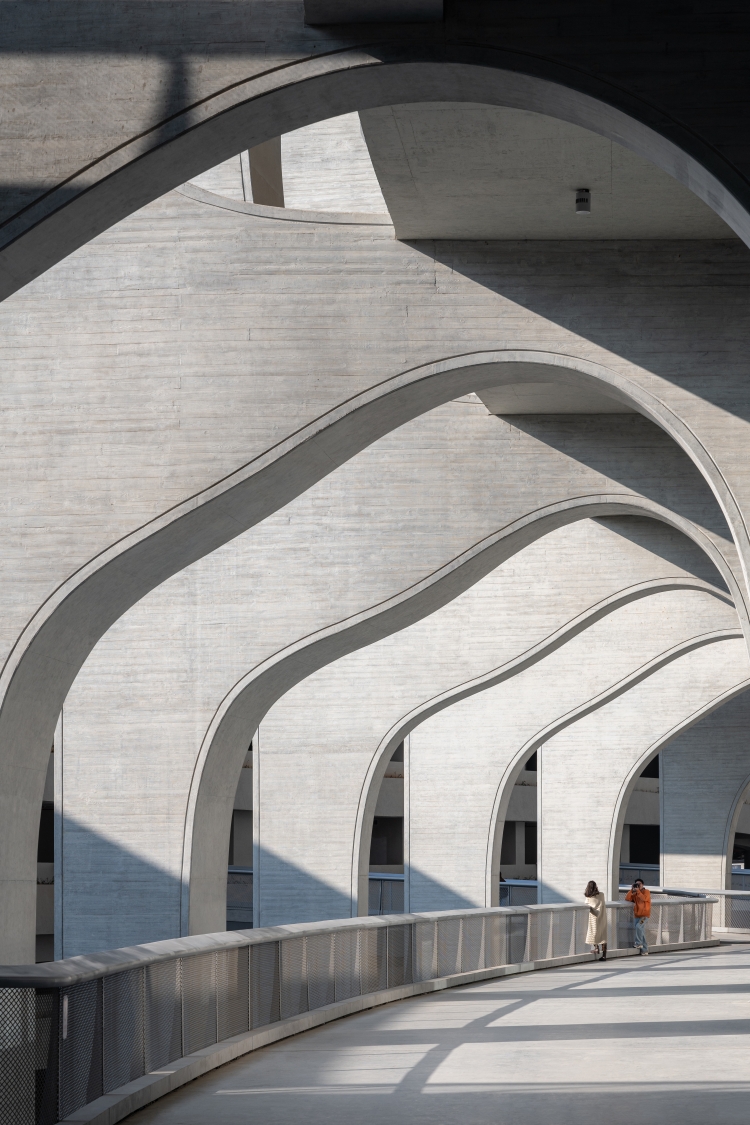

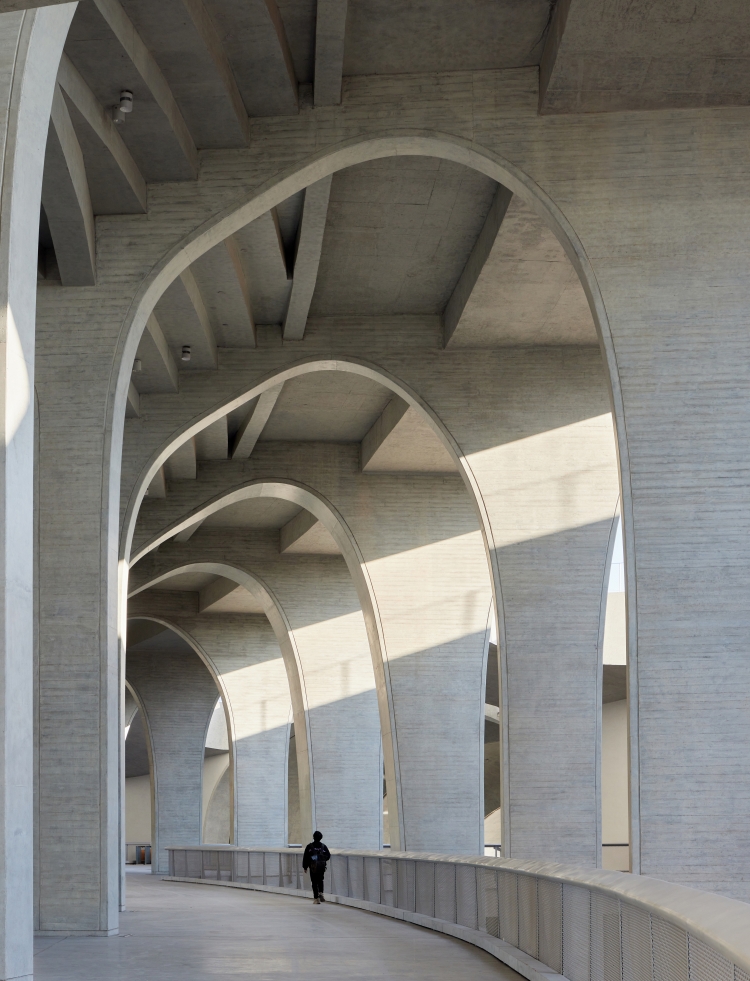

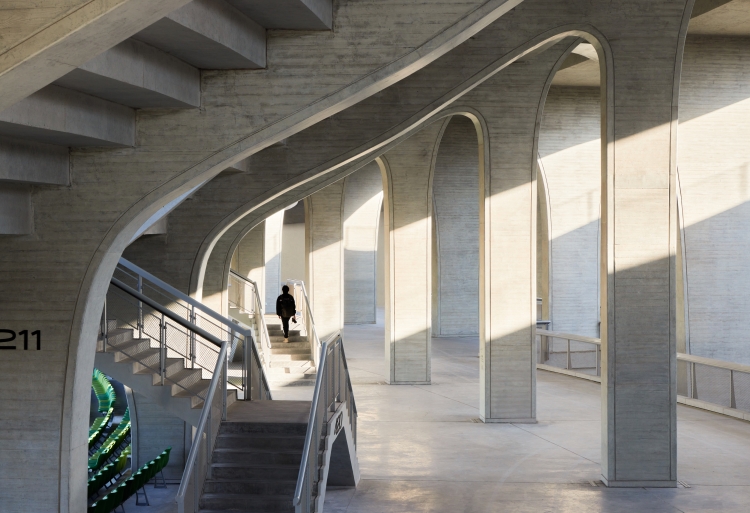

混凝土材料本身的纯粹与质朴、设计的细节处理柔化了体育场的体量感,同时创造出极具节奏感的空间韵律。

news_MAD_Quzhou Stadium_27_by Aogvision

news_MAD_Quzhou Stadium_28_by Aogvision

news_MAD_Quzhou Stadium_29_by CreatAR Images



#飘浮的光冕#

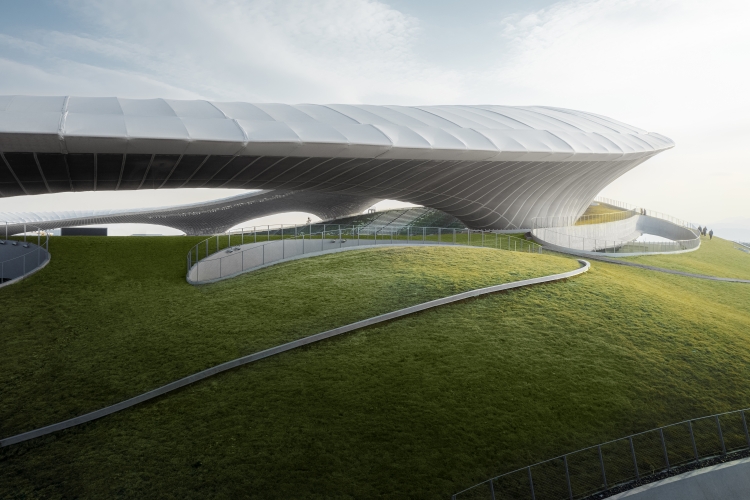

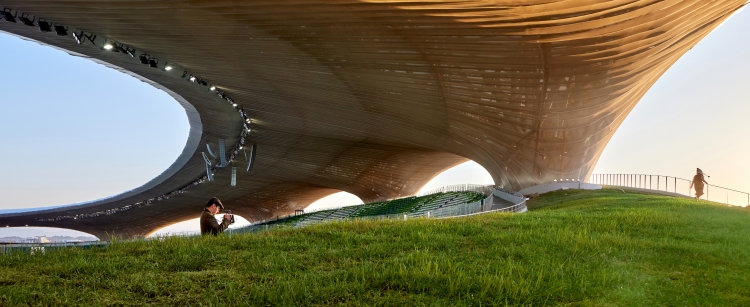

混凝土结构之上是由钢结构支撑的“光冕”风雨罩。风雨罩仅由9个落点支撑于看台之上,落点之间的最大跨度达到95米,让视线可贯穿体育场内外,空间显得更加通透开阔。

news_MAD_Quzhou Stadium_30_by CreatAR Images

news_MAD_Quzhou Stadium_31_by Aogvision

news_MAD_Quzhou Stadium_32_by Blackstation黑像素

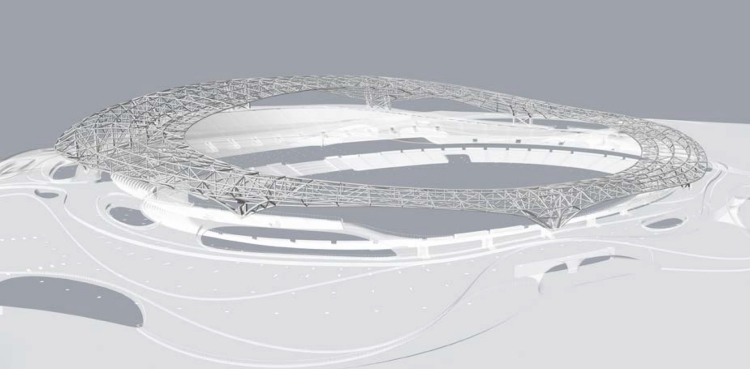

news_MAD_Quzhou Stadium_33 by MAD

桁架结构及其落点示意图

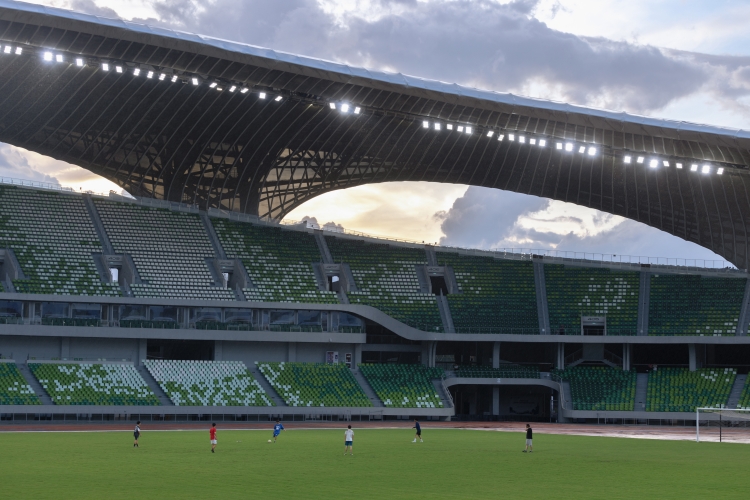

区别于传统雨棚的设计手法,透光的膜材料包裹在钢结构悬挑空间桁架之外,让风雨罩如云朵飘动在大地之上。形态赋能的艺术性与功能的融合在这里得到实现。

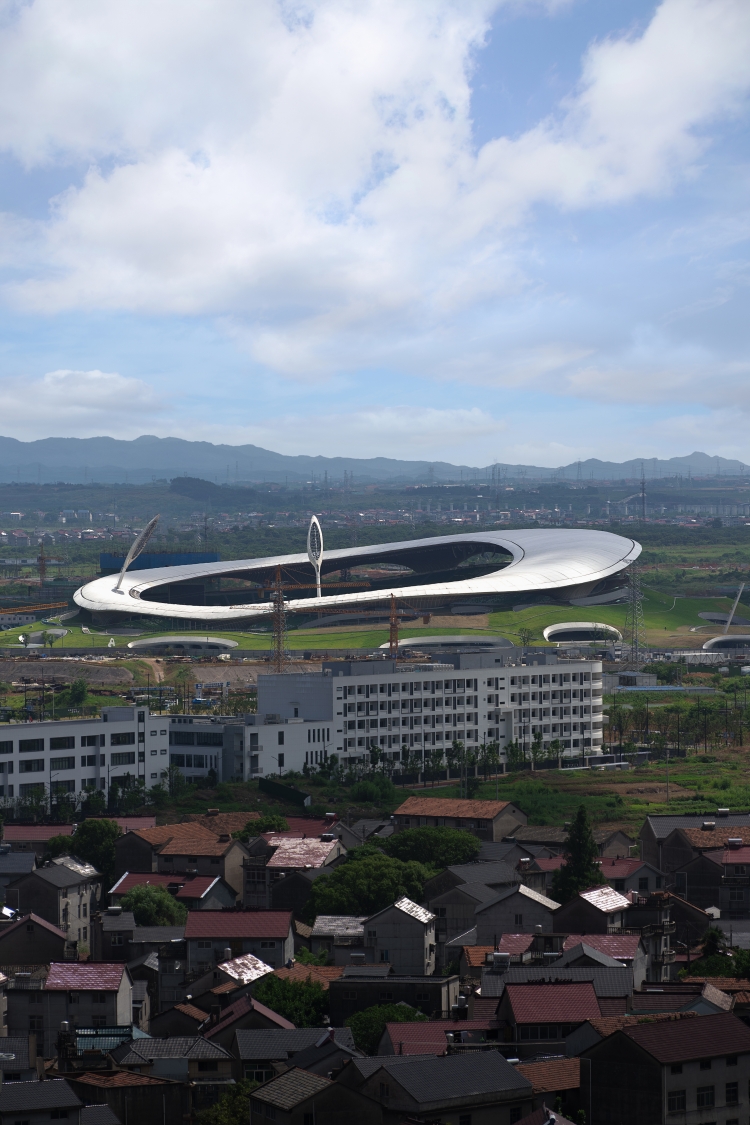

news_MAD_Quzhou Stadium_34_by Arch Exist

news_MAD_Quzhou Stadium_35_by Arch Exist

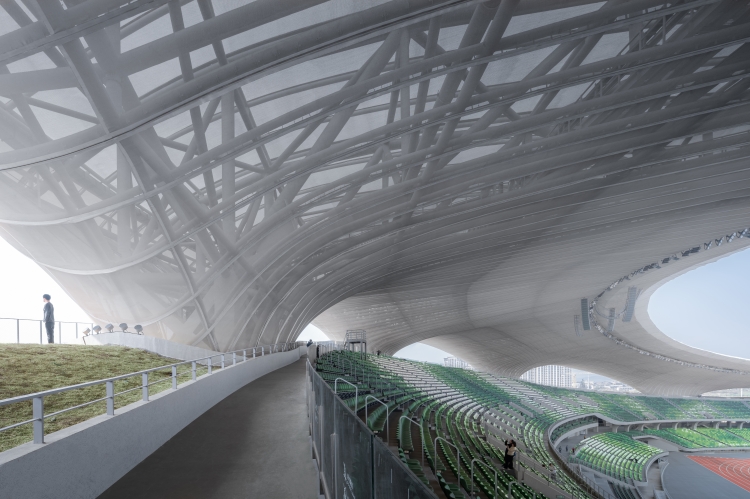

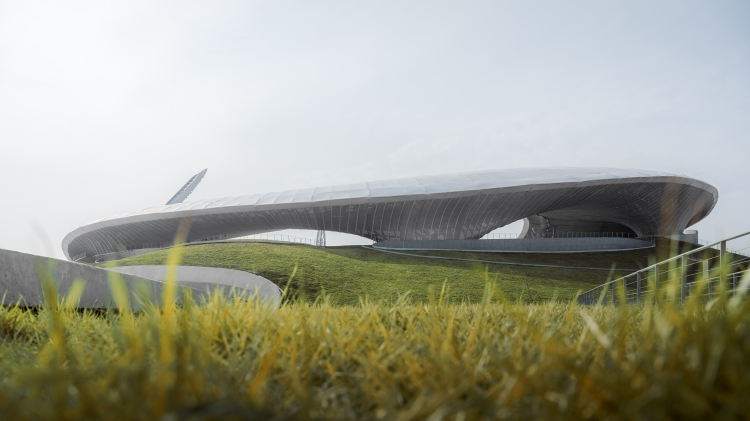

体育场罩棚的上表面采用半透光的PTFE膜结构,下表面采用了带有微孔的PTFE,这样的构造设计和材料选择增强了罩棚的降噪性能。

news_MAD_Quzhou Stadium_37_by CreatAR Images

news_MAD_Quzhou Stadium_38_by CreatAR Images

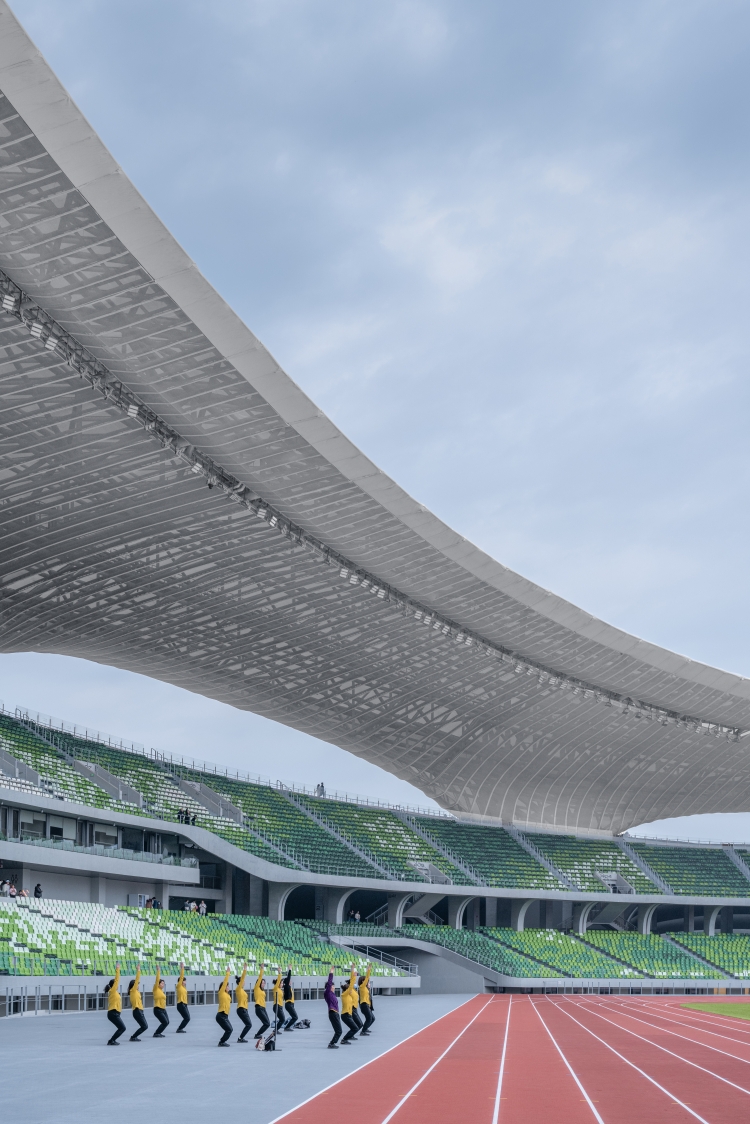

news_MAD_Quzhou Stadium_39_by CreatAR Images



#自然有机的视觉效果#

体育场的标识系统由MAD与原研哉团队共同设计。看台区座椅没有采取传统的直线区域划分,而是紧扣“大地景观”的整体设计概念,以“从树叶空隙照进来的阳光”为主题,通过五种渐变层次的颜色进行有机划分。三万个深浅不一的绿色座位均匀地布置在马鞍形的看台之上,创造出清新而连续的视觉效果。

news_MAD_Quzhou Stadium_40

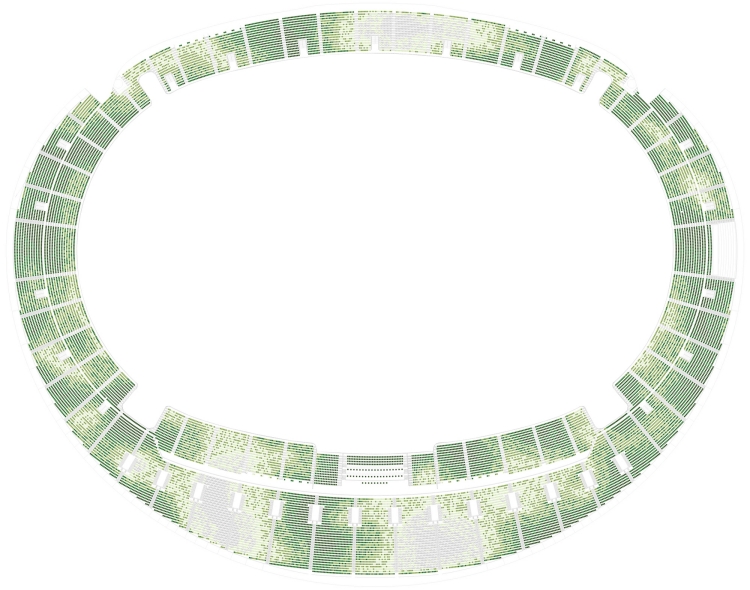

看台区座椅整体图案

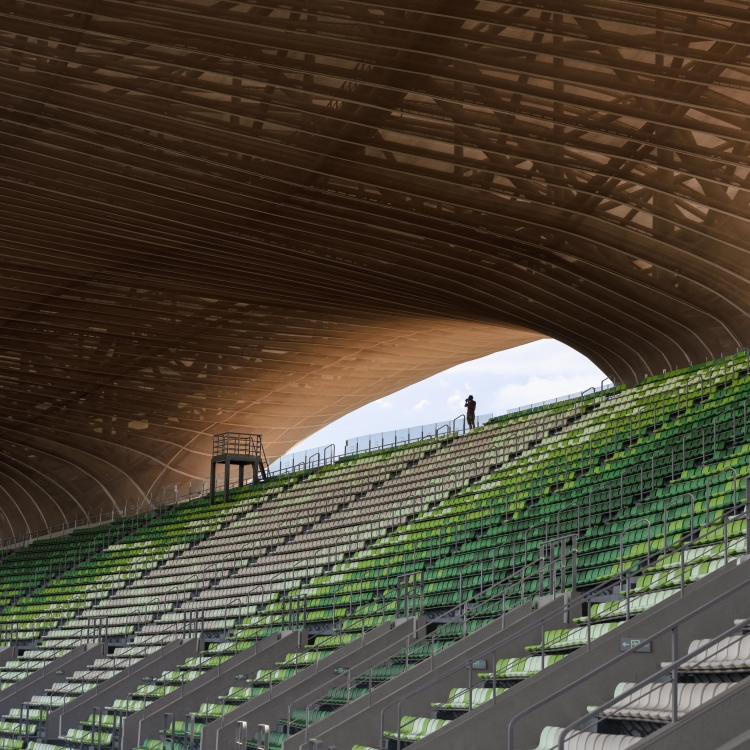

news_MAD_Quzhou Stadium_40_by Arch Exist

news_MAD_Quzhou Stadium_42 by Blackstation黑像素

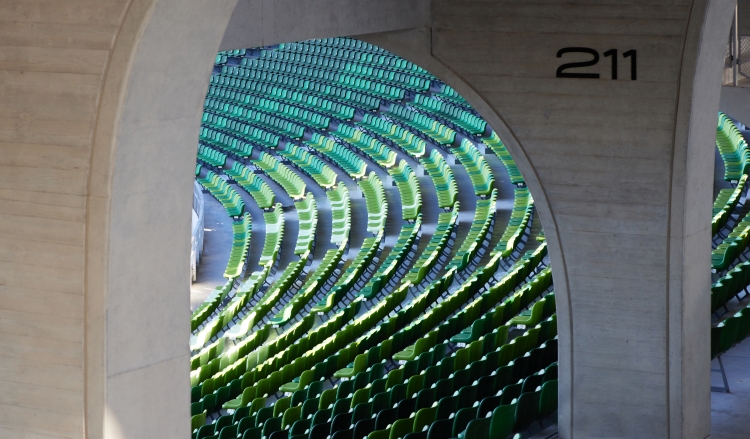

户外标识系统并不使用立牌或看板,而是将石材和金属标识以镶嵌的方式嵌入地面,与体育场本身融为一体,呼应了 “消失的体育场”的概念。

news_MAD_Quzhou Stadium_43_by Aogvision

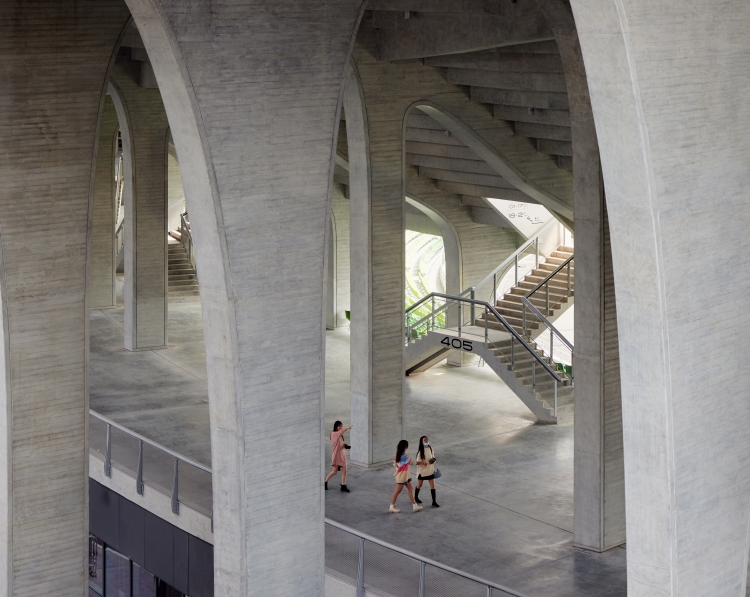

news_MAD_Quzhou Stadium_44_by Aogvision



#可持续应用#

除看台及内场外,体育场其他功能空间均位于覆土景观地面之下。MAD和景观设计师特意为衢州选择了更匹配当地的适合多季节、低维护和节水的草种。得益于表层覆盖的种植层,建筑室内空间的温度波动减小。

同时,覆土也有利于建筑与海绵城市的景观一体化设计,下雨时吸水、蓄水、渗水、净水,需要时将蓄存的水释放并加以利用,在适应环境变化和应对雨水带来的自然灾害等方面具有良好的弹性。

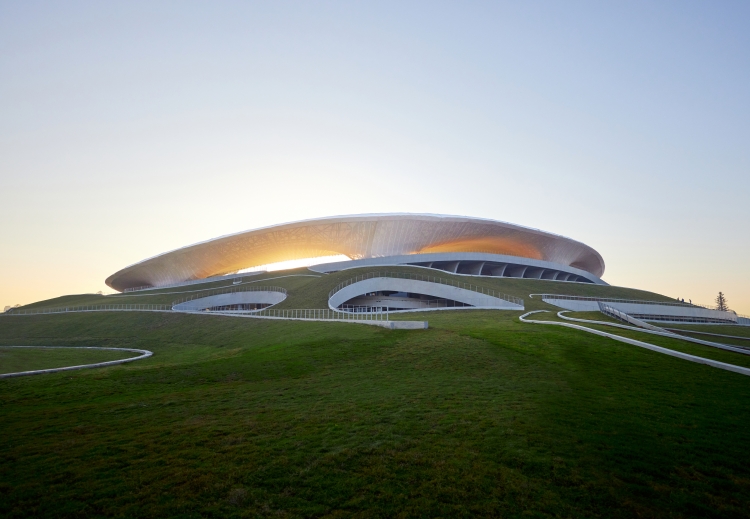

news_MAD_Quzhou Stadium_45_by Aogvision

体育场使用的混凝土材料均为本地生产,最大程度减少了施工过程中外地钢材和其他装饰材料的运输。

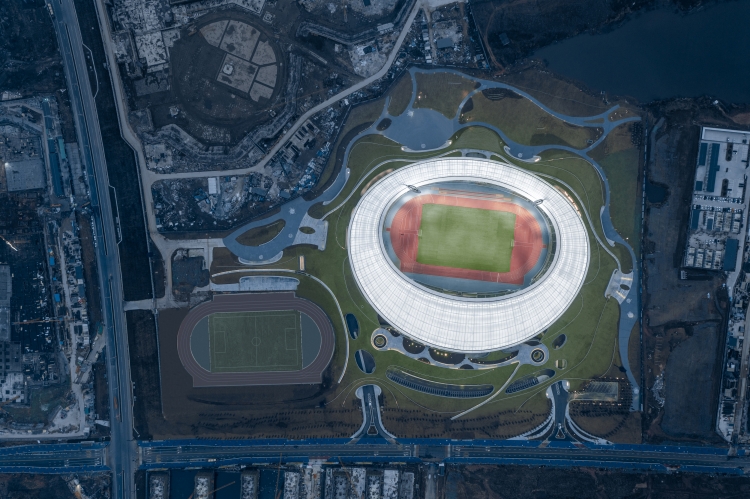

news_MAD_Quzhou Stadium_46_by CreatAR Images

2021年10月,浙江省第四届体育大会开幕式在衢州体育场举行,标志着体育场正式投入使用。体育场既可承办全国性赛事,也可作为面向市民的大型文艺表演场地。在承办活动之外,场地也对市民日常开放,市民可自由至此参观、停留或进行日常运动。



衢州体育公园

衢州体育公园占地约70万平方米,一期二期总建筑面积约34万平方米,包含可容纳三万人的体育场、万人体育馆、游泳馆、全民体育综合馆、室外运动场地、科技馆、青少年宫、酒店、商业等。

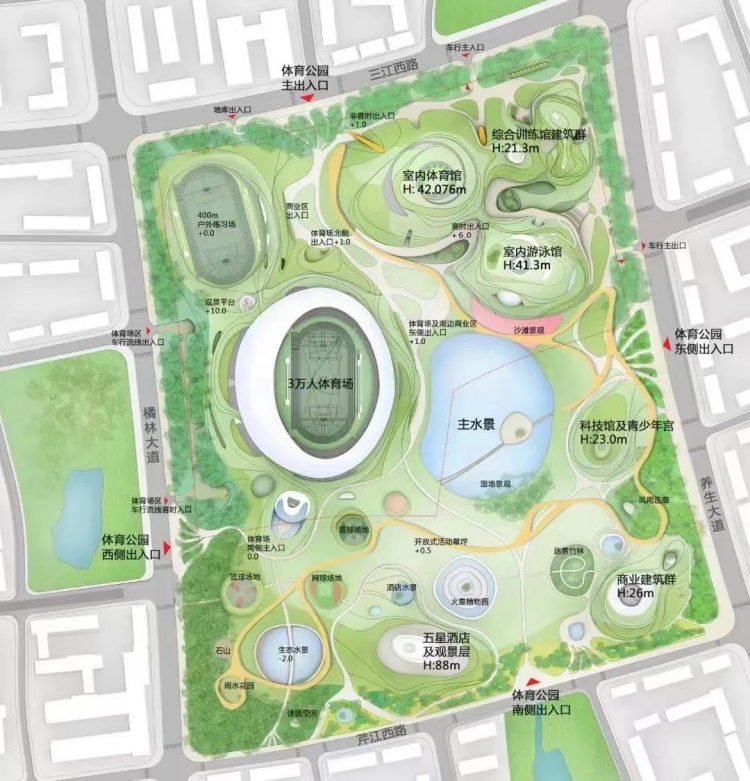

news_MAD_Quzhou Stadium_47_masterplan

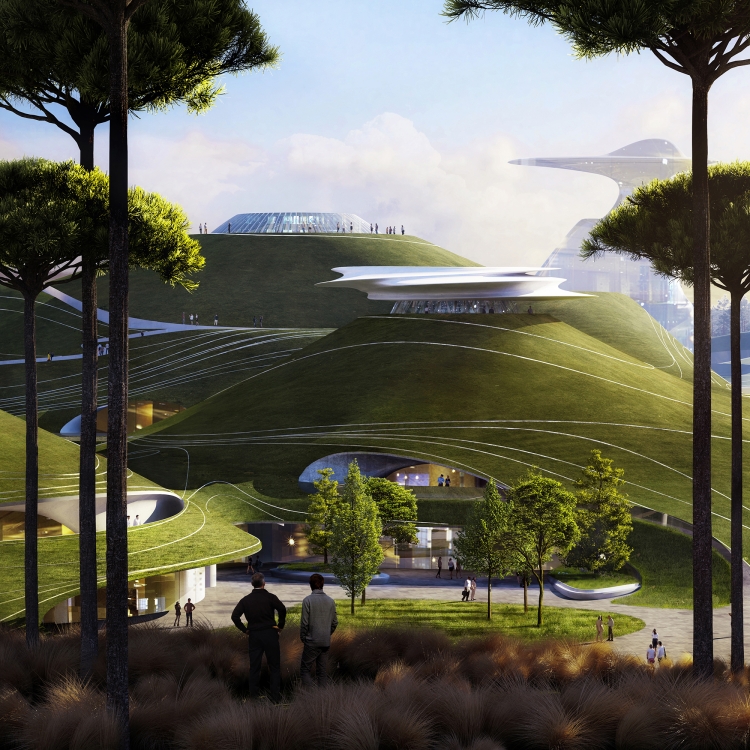

万人体育馆、游泳馆、全民体育综合馆(三馆)相邻,位于公园的东北侧,均位于地面覆土之下。地面之上是起伏的“山体”,交错相通的白色人行步道沿山体表面蜿蜒。人们行走其中,视线或开阔或狭窄,步移景异,在不经意间与环境互动对话。

“山顶”与“山脚”处的大型天窗将自然光线引入空间内部,实现节能的同时加深了内外环境之间的联系。

news_MAD_Quzhou Stadium_48

news_MAD_Quzhou Stadium_49

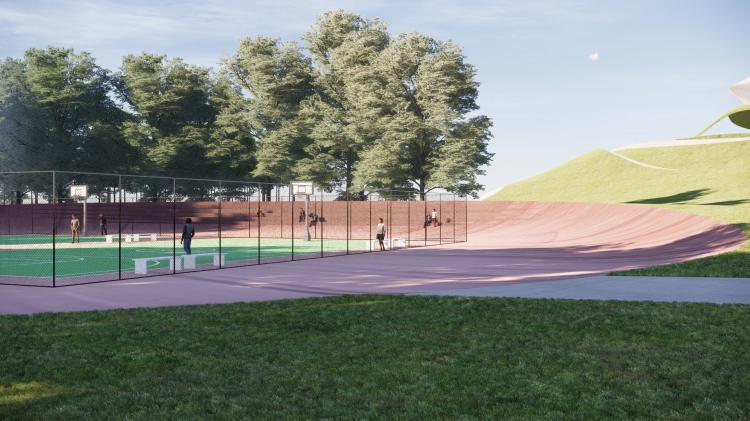

news_MAD_Quzhou Stadium_50_Outdoor Court

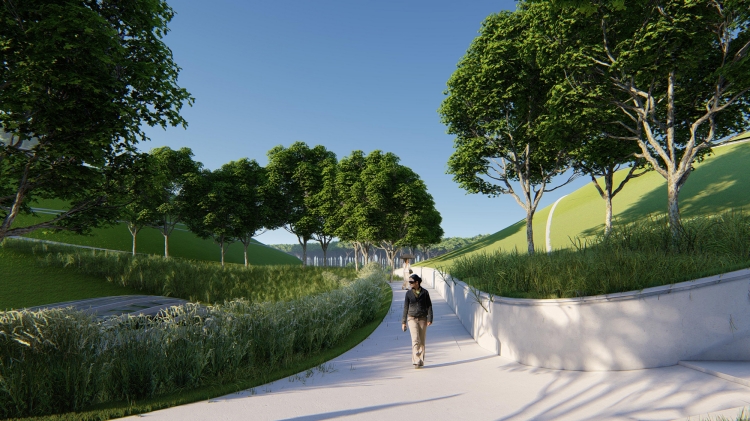

news_MAD_Quzhou Stadium_51_Training Center-Hilltop

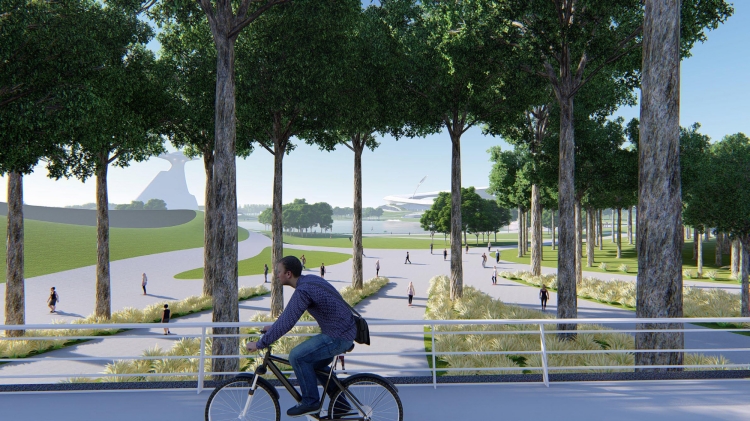

news_MAD_Quzhou Stadium_52_Outdoor

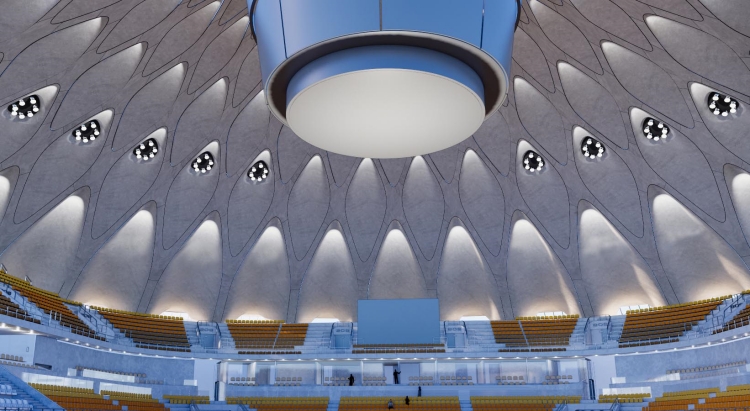

万人体育馆内部的棚顶采用混凝土拱壳结构,跨度130米,场馆内体育照明全部融合和镶嵌在吊顶结构里,最大程度保证了结构美本身简单而完整的表现。

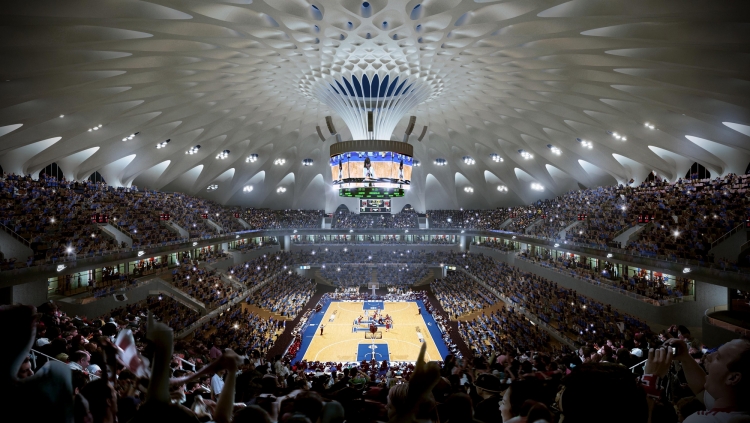

news_MAD_Quzhou Stadium_53_Gymnasium

news_MAD_Quzhou Stadium_54_Gymnasium

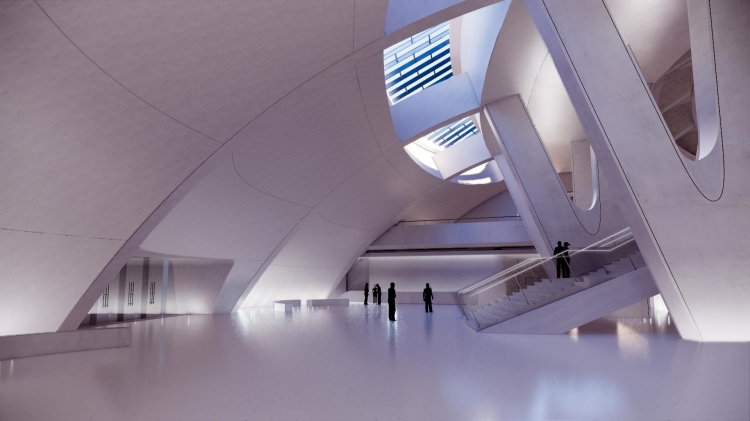

news_MAD_Quzhou Stadium_55_Gymnasium Entrance

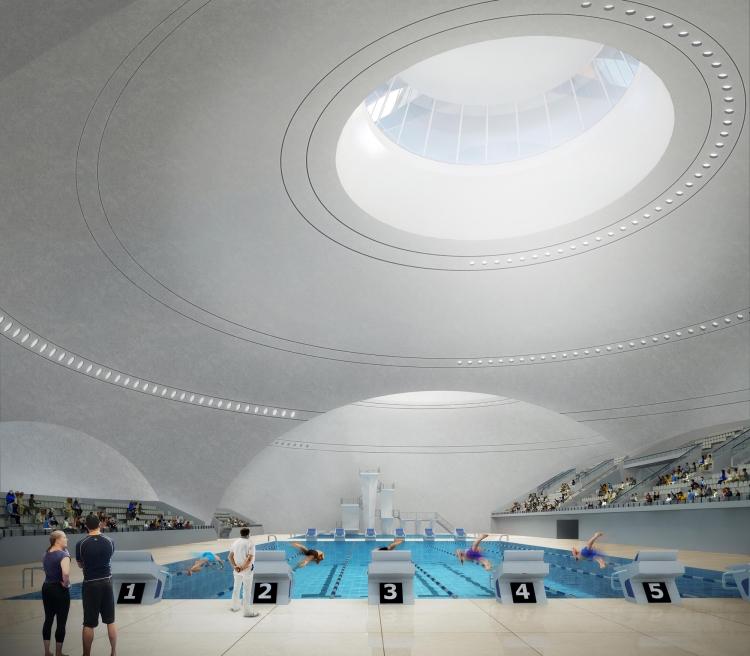

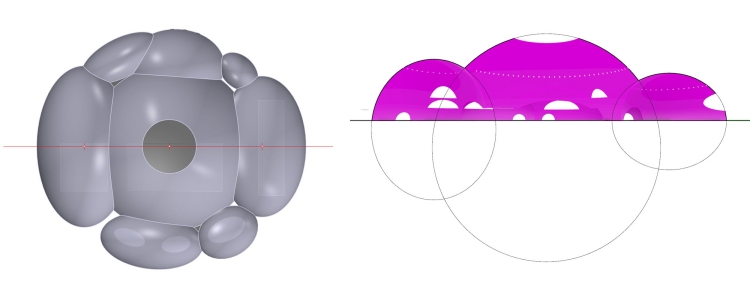

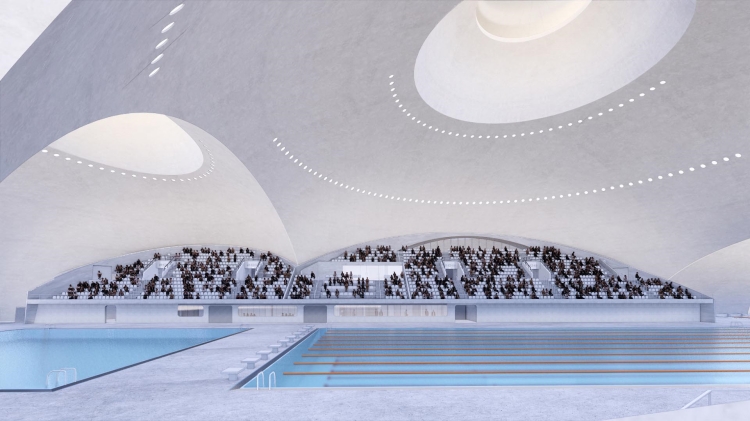

游泳馆包含了多个“泡泡”形状的主要功能空间。“泡泡”球体形成了整个建筑的空间和结构;顶部多处“洞口”充分引入自然光。

news_MAD_Quzhou Stadium_56_Natatorium-Interior

news_MAD_Quzhou Stadium_57_Natatorium Interior

news_MAD_Quzhou Stadium_58_Natatorium bubble

衢州体育公园一期的体育场已建成并投入使用;三馆地下部分已建成,地上部分正有序施工中;二期的整体规划及不同功能的建筑正在深化设计中。

news_MAD_Quzhou Stadium_59_by CreatAR Images

三馆正在施工中
