建造一座“消失”的体育场

竞技体育有着几乎和人类城市文明一样久远的历史。它诞生于人类面对自然带来的巨大未知性时,折射出自身存在和对机能的认知,希望不断探索以及突破极限。在某种程度上,它所代表的竞争精神催化了现代社会。人与人之间,企业之间,城市之间,国家之间,“竞争”成为了进步的催化剂,也带来许多弊端。



设计一座(或数座)体育场馆的时候,应该让建筑回归“人们聚集和运动的场所”的本质,隐匿“竞技场”的力量感和肌肉感,从建筑师对城市未来的想象出发,把体育明星的竞技和百姓生活的日常运动带到同一界面,让建筑自身和建造技艺都“消失”在人的行为及更高的精神追求中,从而启发新的城市文明的诞生。

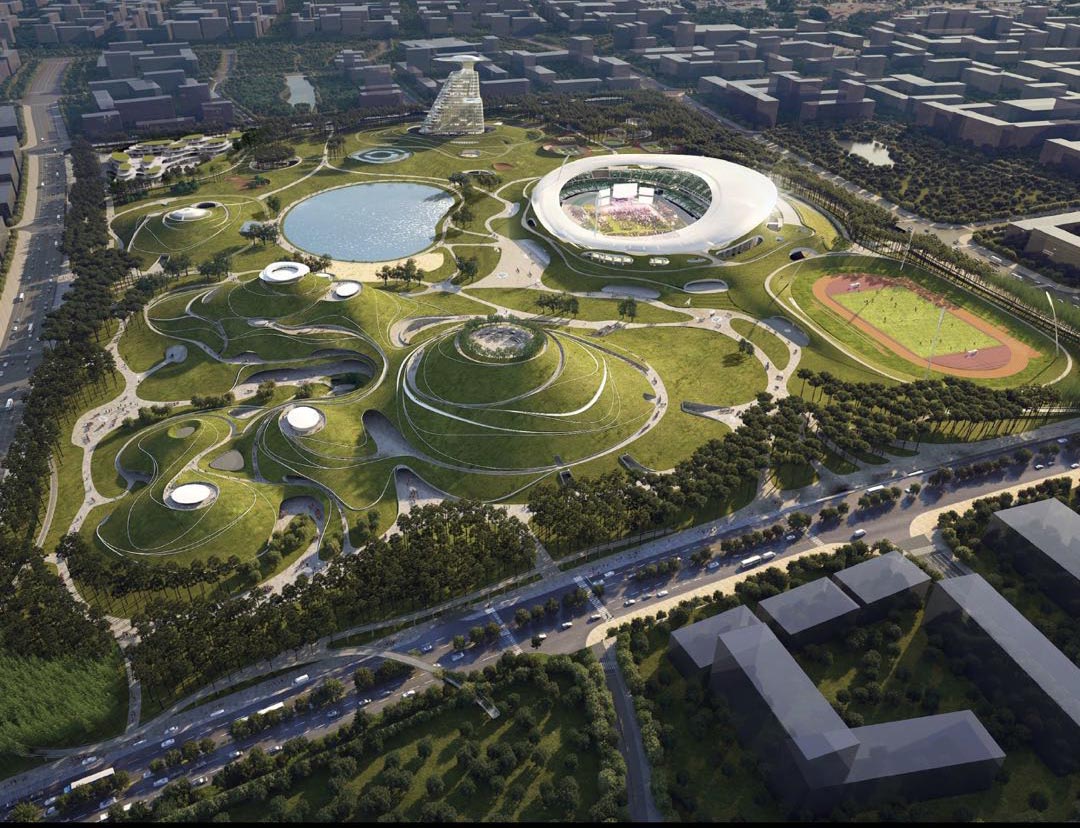

01_MAD_Quzhou Sports Campus_SD_Birdview衢州体育公园鸟瞰



由马岩松带领的MAD正在建设一座“消失”的体育场——衢州体育公园。项目位于浙江衢州,公园占地57万平方米,其中体育场馆群及配套设施总建筑面积39万平方米,包含一座30000人体育场、10000人体育馆、游泳馆、综合馆建筑群、室外附属训练场、运动员服务中心和体验中心、以及科技馆和少年宫。



项目现已完成整体深化设计并正在建造中,预计2021年完成体育场施工。建成后,衢州体育公园将成为世界上最大的覆土建筑群



02_MAD_Quzhou Sports Campus_SD_Birdview从体育公园北侧向南半鸟瞰

从近到远分别为综合馆(近)、游泳馆(左)、体育馆(右)、体育场(远)



衢州是一个有着悠久历史的文化名城,风景秀美,森林覆盖率高达71.5%。项目地块本身就有自然的坡度起伏,植被茂盛。在MAD的设计中,产生了“体育公园”的想法,以此对地块本身特性、城市文化、建筑与建筑之间的关系,和建筑群与城市边界的关系进行了最大程度的尊重和考虑。

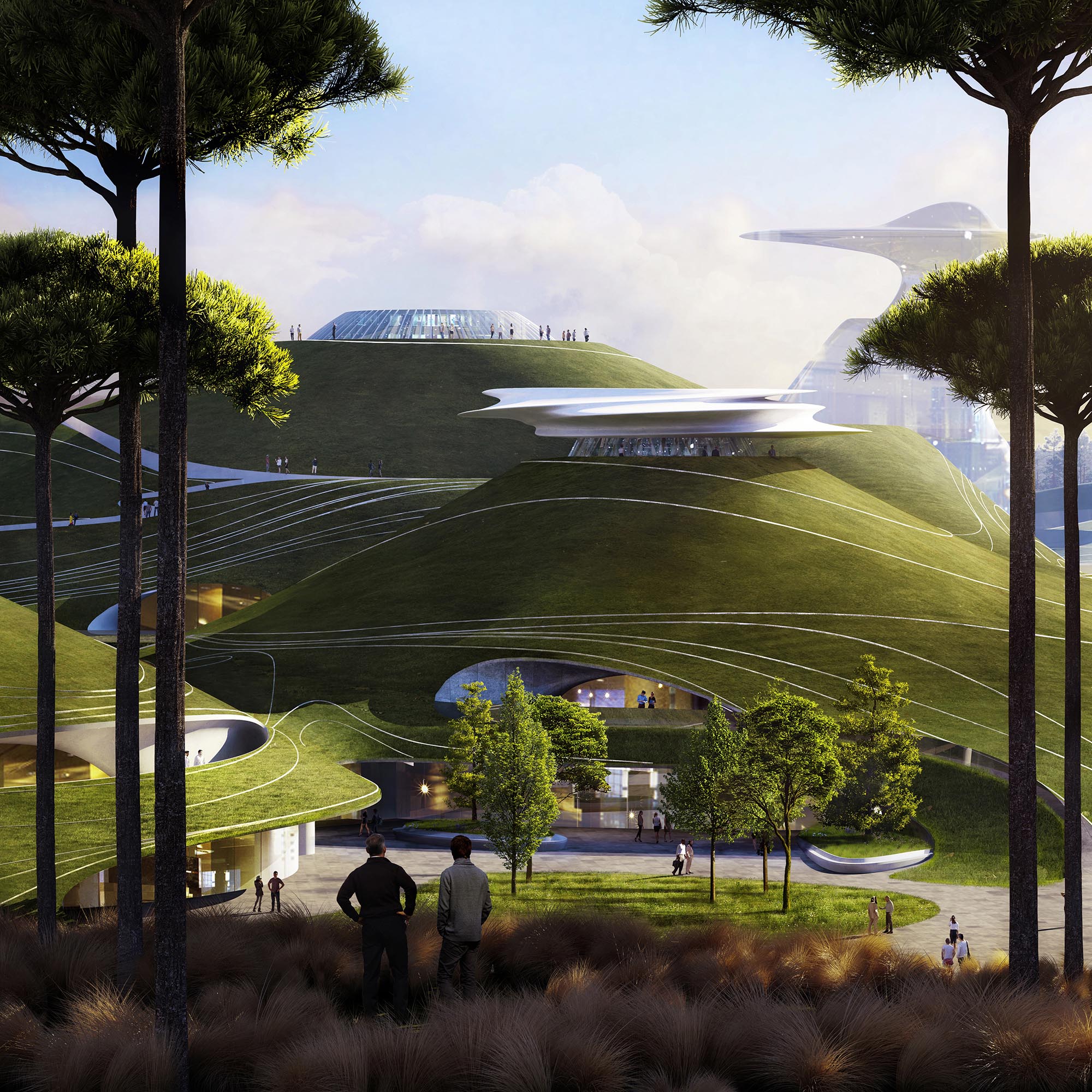

03_MAD_Quzhou Sports Campus_SD从体育公园北侧看向综合馆、游泳馆,透视到远处运动员服务中心一角



建筑被隐藏起来,立面消失,被绿植所覆盖,成为景观本身。白色线条雕刻出新的曲线,其中一部分实际承载着人行步道功能。立面坡度恰好成为市民运动、攀爬、登高的新场所,缓坡处的草坪也可以是人们运动之余休憩的地方。这里成为了城市里新的公共空间。



25_MAD_Quzhou Sports Campus_SD_Elevation衢州体育公园项目立面



体量并不小的单体场馆和公园融为一体,结合地块自身的坡度和蜿蜒的步道,层次柔和立体,错落有致。综合馆内有多个平台可从不同角度欣赏公园美景,同时,建筑顶部原本用来向室内引入自然光的天窗也成为市民攀爬后的新观景点,打破室内外的界限。





三万人体育场

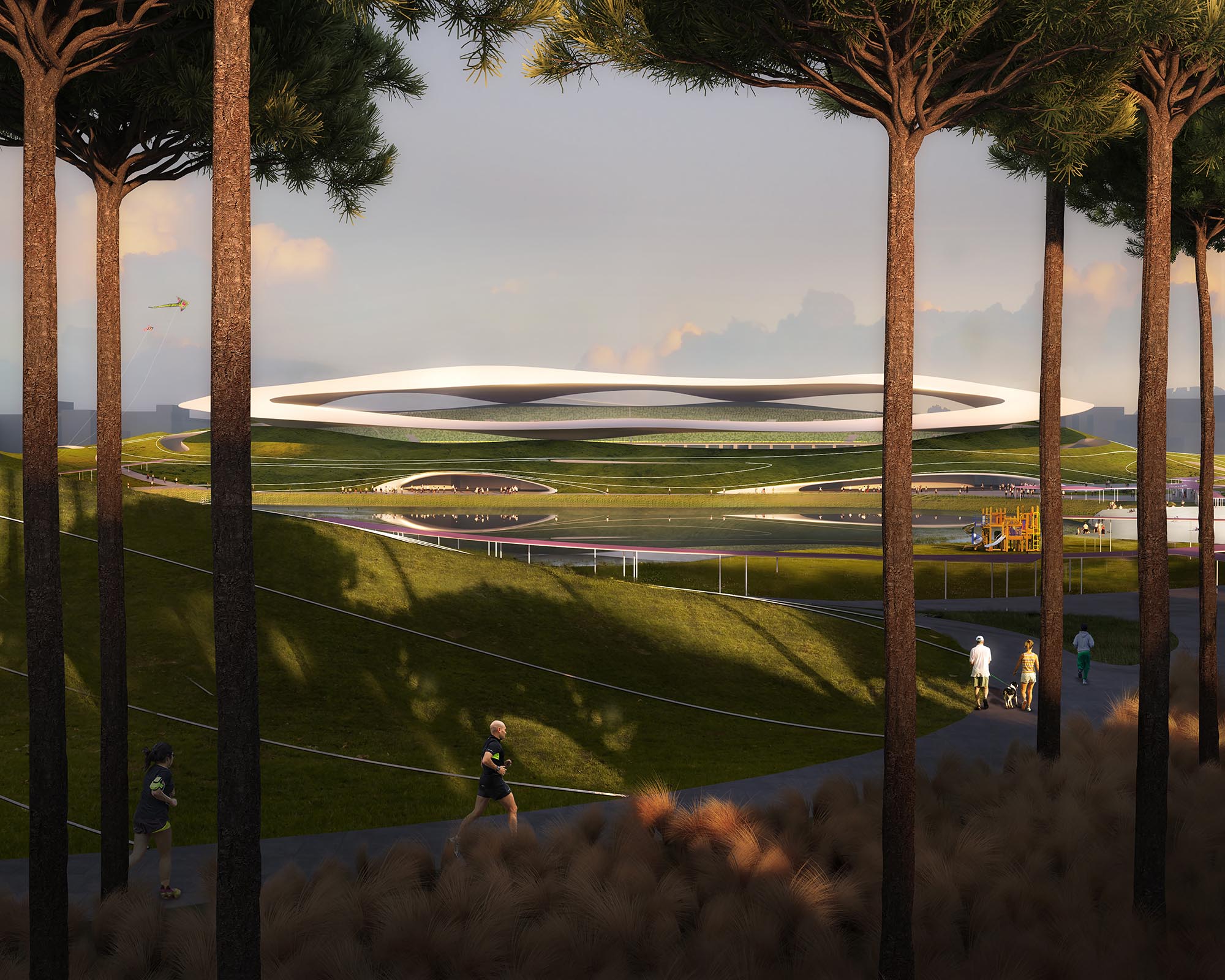

04_MAD_Quzhou Sports Campus_SD

从公园西侧向东看三万人体育场



三万人体育场的巨大看台结构被隐藏,建筑体量消失。视觉效果突出的体育场顶部风雨罩,抛弃传统设计手法,通过材料选择、结构节点本身的设计,除了满足实用功能外,也试图达到一种新的美学目的。变成一个装置,如云朵轻盈、飘动在看台之上,在湖面上形成倒影,对慢跑、散步的市民来说,相映成景。

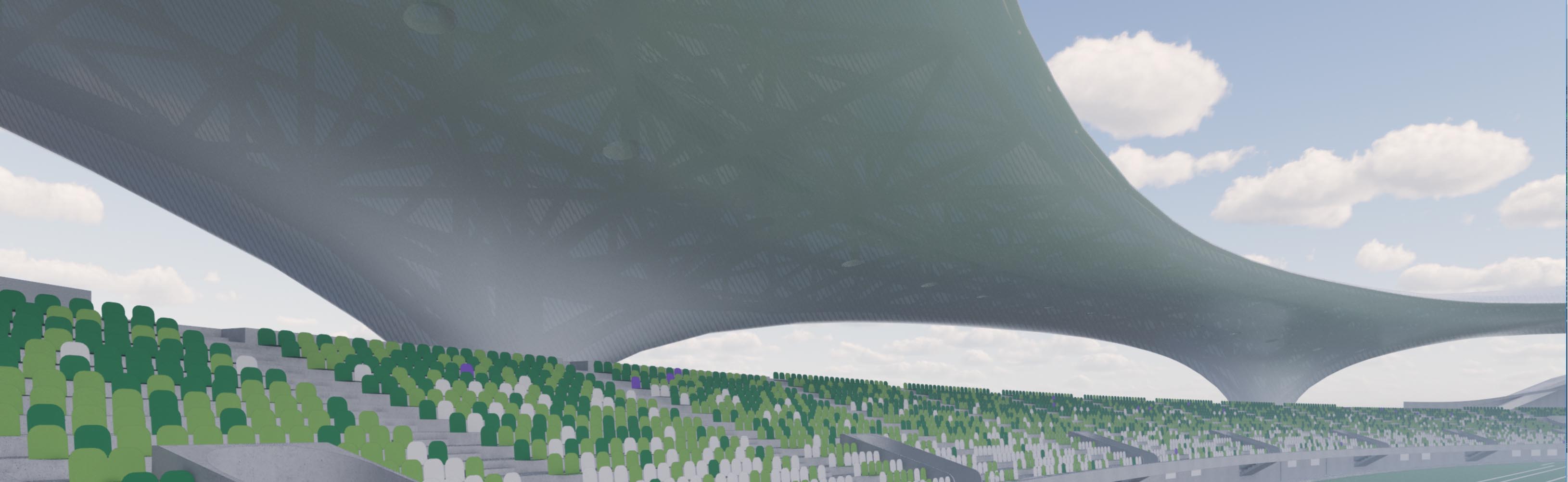

05_MAD_Quzhou Sports Campus_SD_Stadium

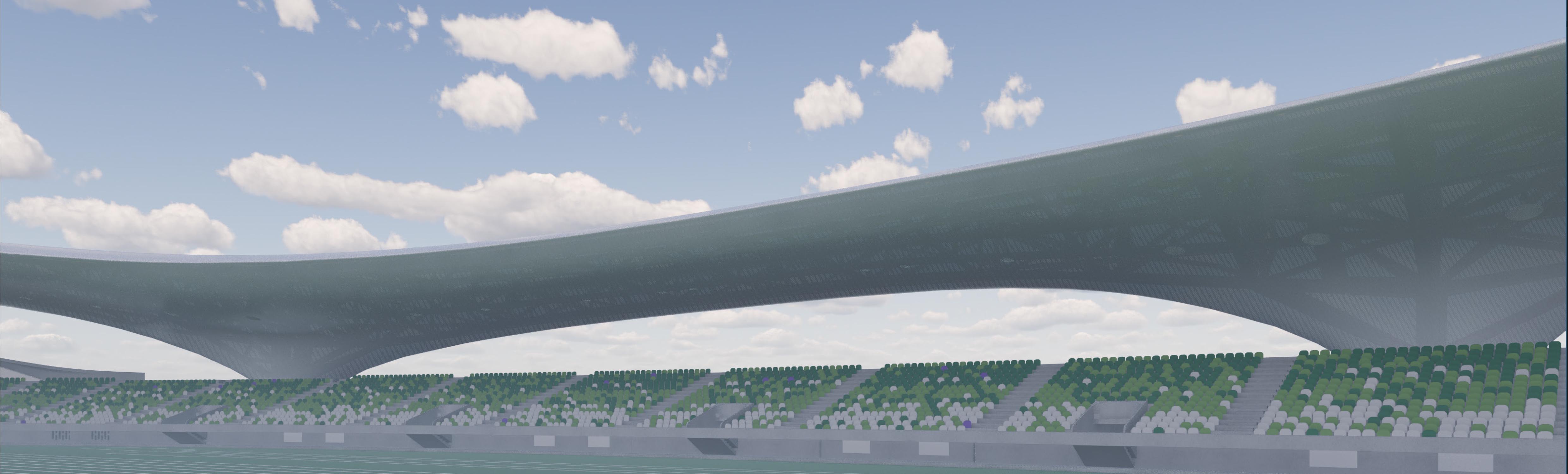

06_MAD_Quzhou Sports Campus_SD_Stadium体育场内部看台和风雨罩设计效果



风雨罩至看台顶部的结构落点减至最少、最小,实现最大跨度,让人在观看比赛时仍能感受身处自然环境之中。

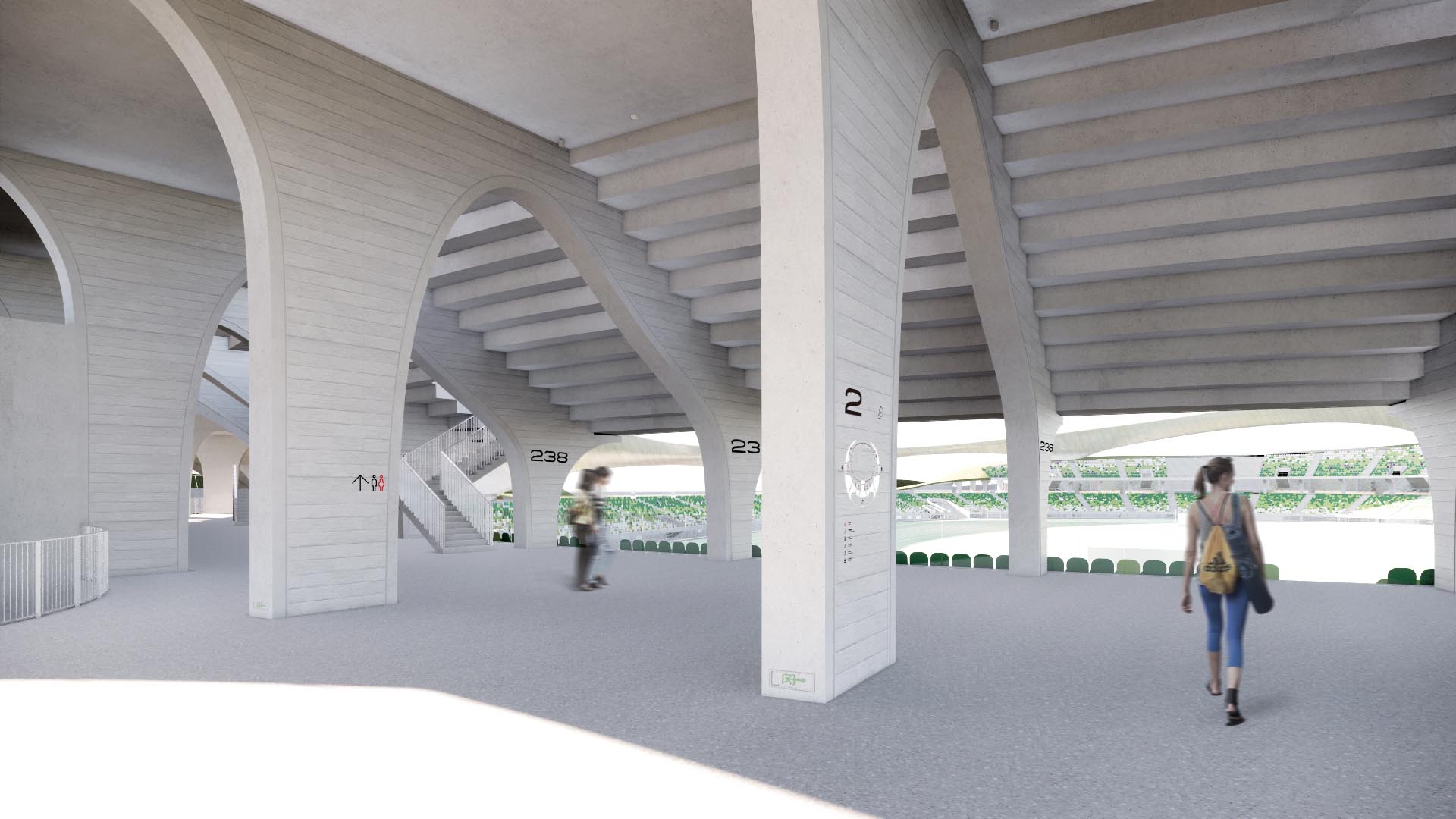

07_MAD_Quzhou Sports Campus_SD_Stadium North观众入场环廊,尽可能保持干净、通透,在入场的时候给人最好的观感和体验

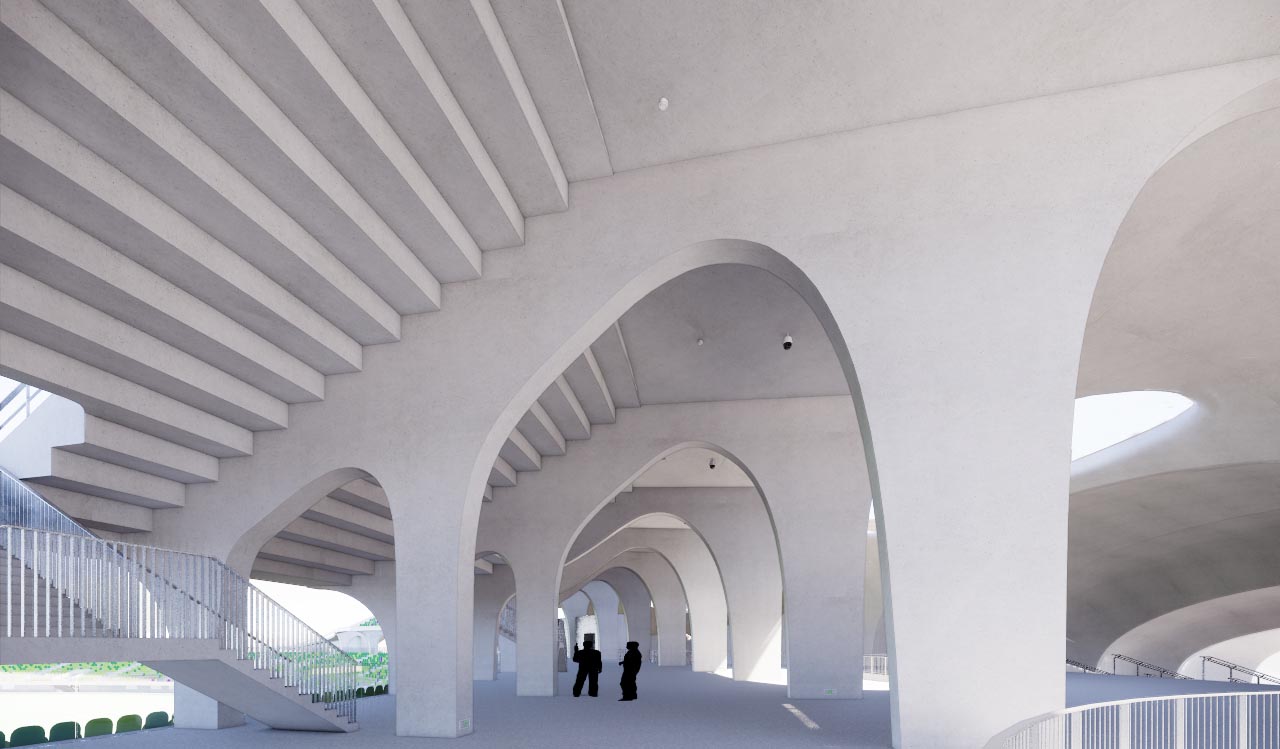

08_MAD_Quzhou Sports Campus_SD_Stadium观众入场环廊和体育场片墙均使用使用清水混凝土材料

DCIM100MEDIADJI_0920.JPG施工现场鸟瞰:由上海宝冶衢州市体育中心工程项目部提供

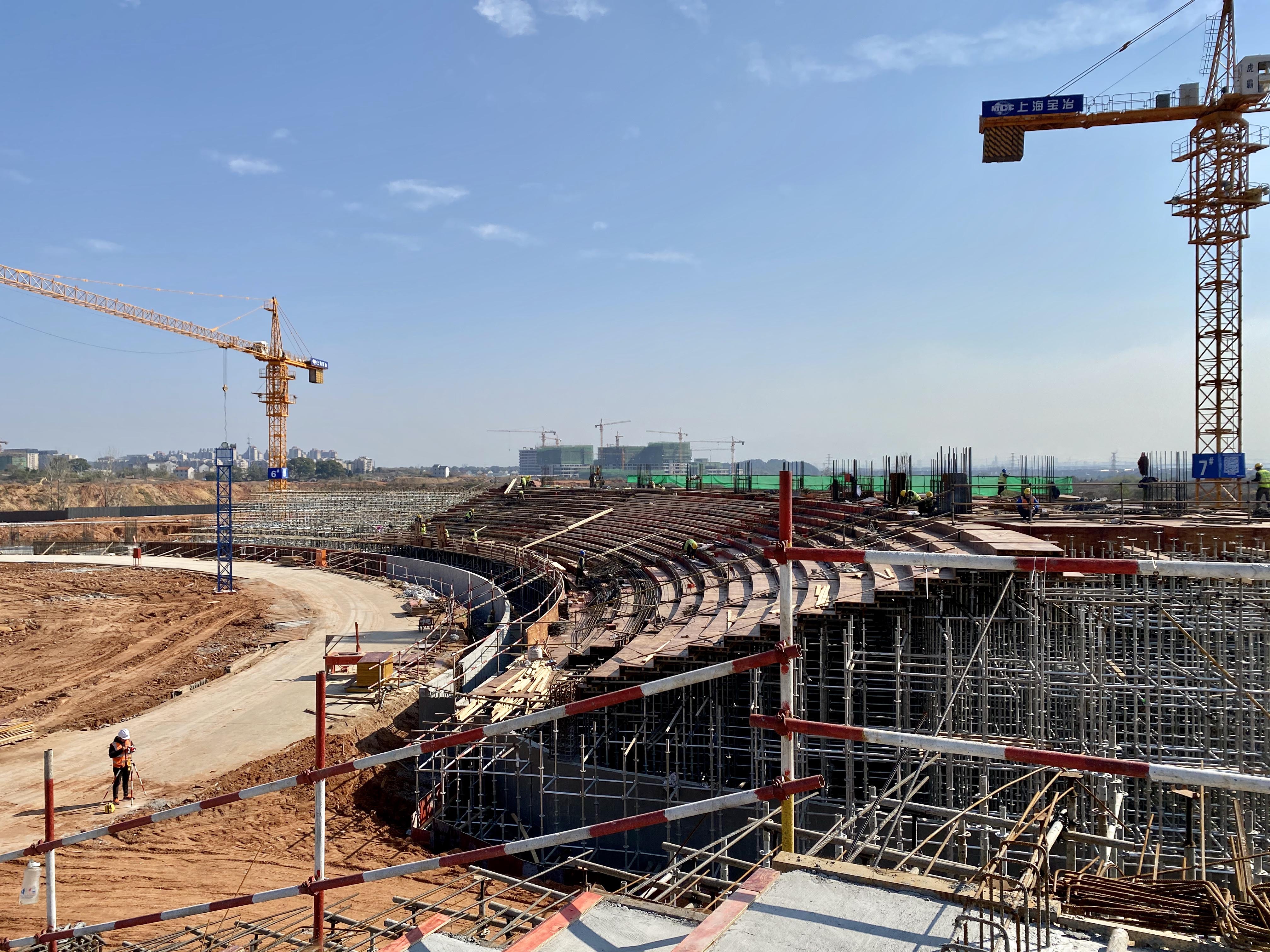

19_MAD_Quzhou Sports Campus_SD_Under construction目前看台结构正在施工中

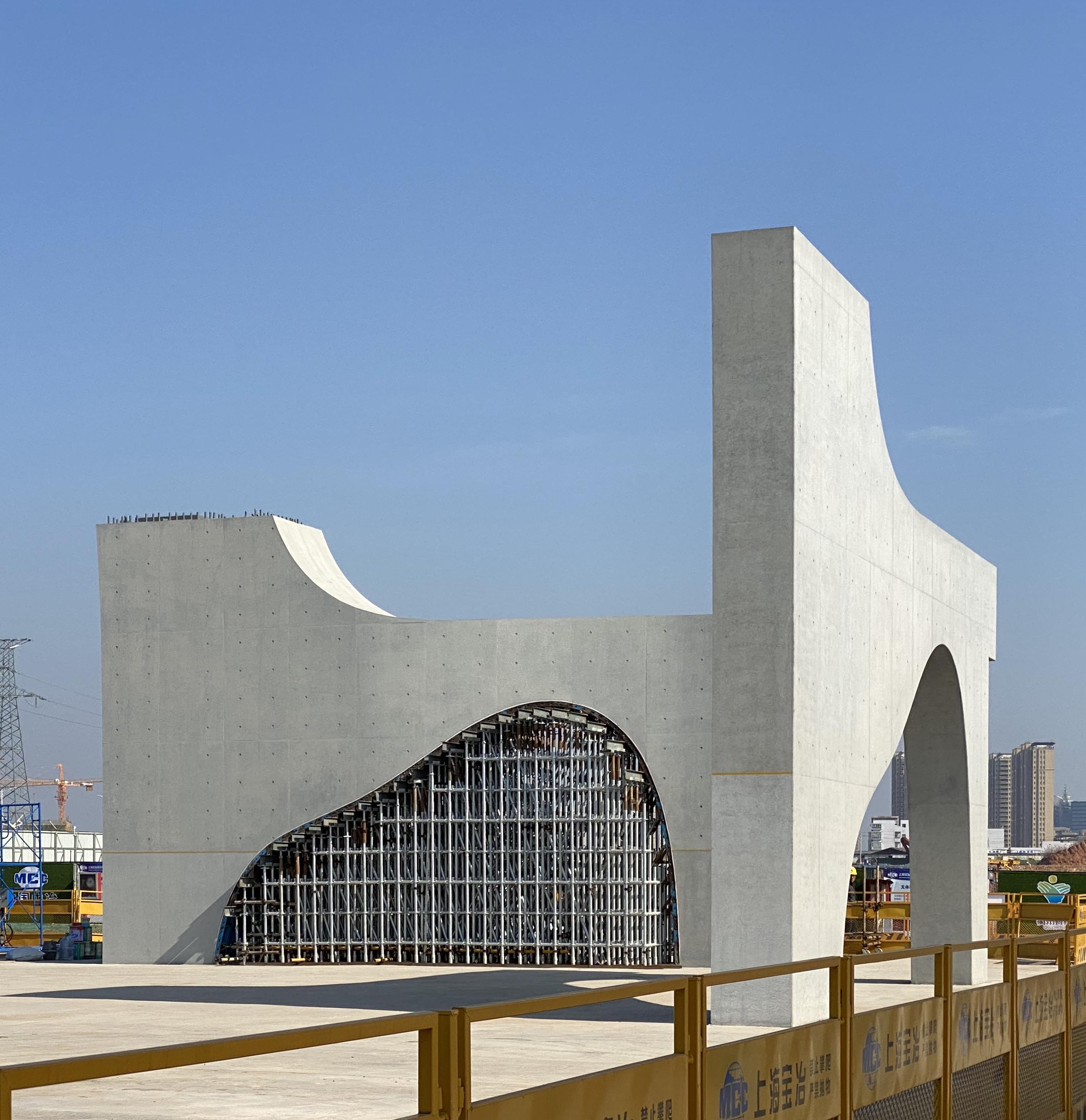

20_MAD_Quzhou Sports Campus_SD_Mockup

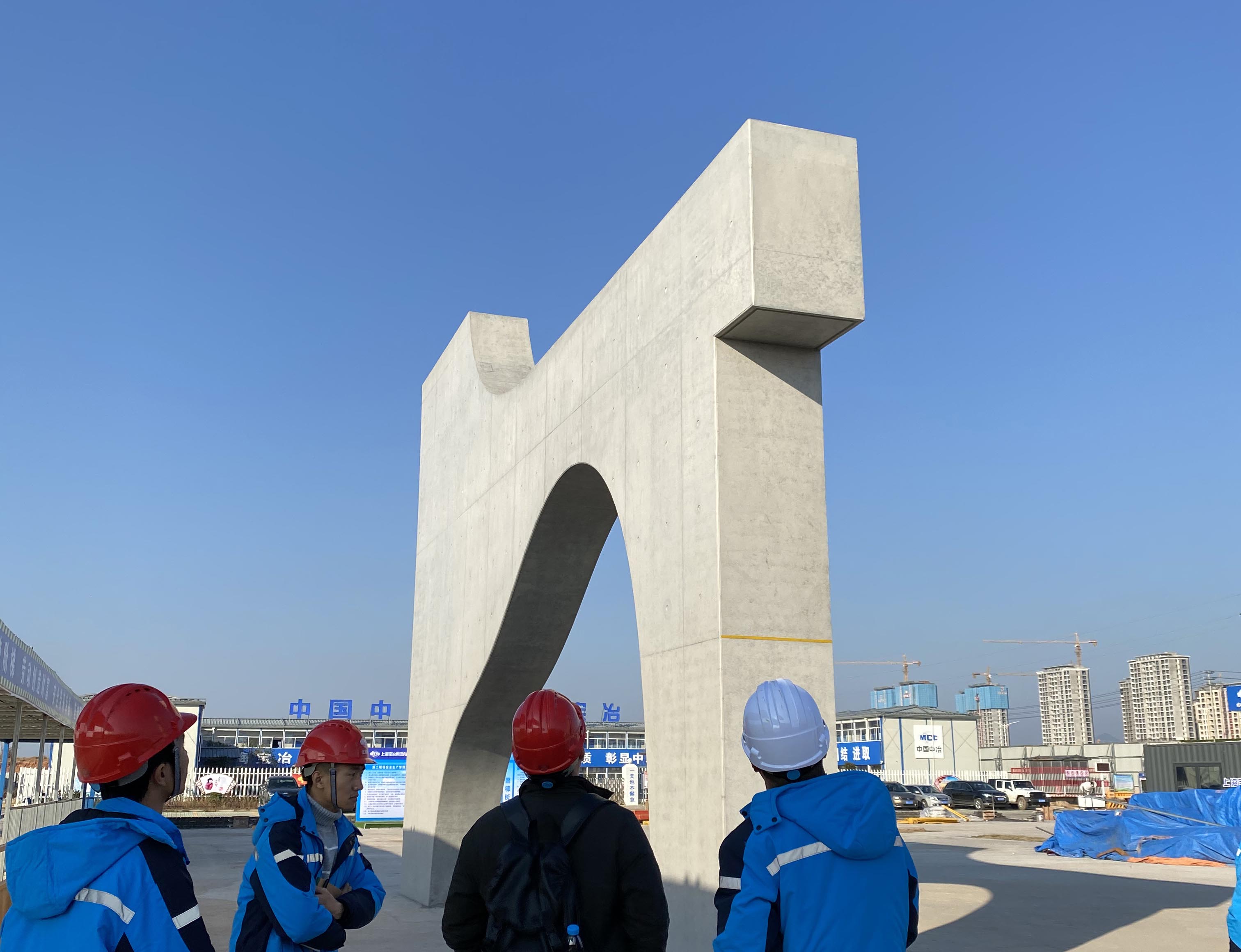

21_MAD_Quzhou Sports Campus_SD_Mockcup体育场西侧片墙以及整体清水混凝土材质效果测试1:1样板段





山中万人体育馆

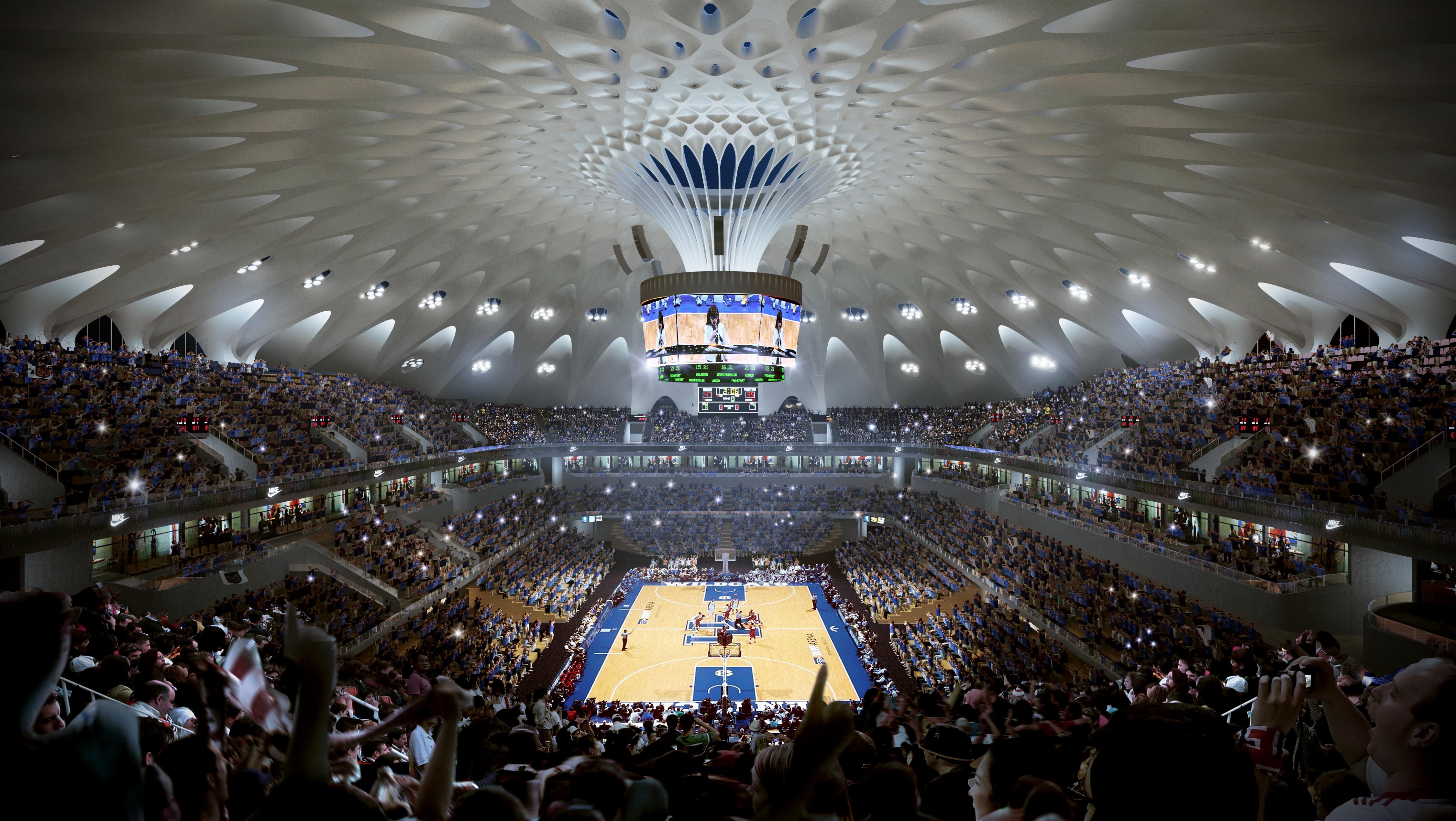

09_MAD_Quzhou Sports Campus_SD_Gymnasium万人体育馆室内设计



万人体育馆内部穹顶,把设计细节隐藏在结构之中,顺滑的棚顶采用混凝土壳结构,跨度130米,场馆内体育照明全部融合和镶嵌在吊顶结构里,最大程度保证了结构美本身简单而完整的表现。并且,体育馆在声学设计上也进行了严谨设计和特殊考虑。



10_MAD_Quzhou Sports Campus_SD_Gymnasium体育照明融入顶棚结构

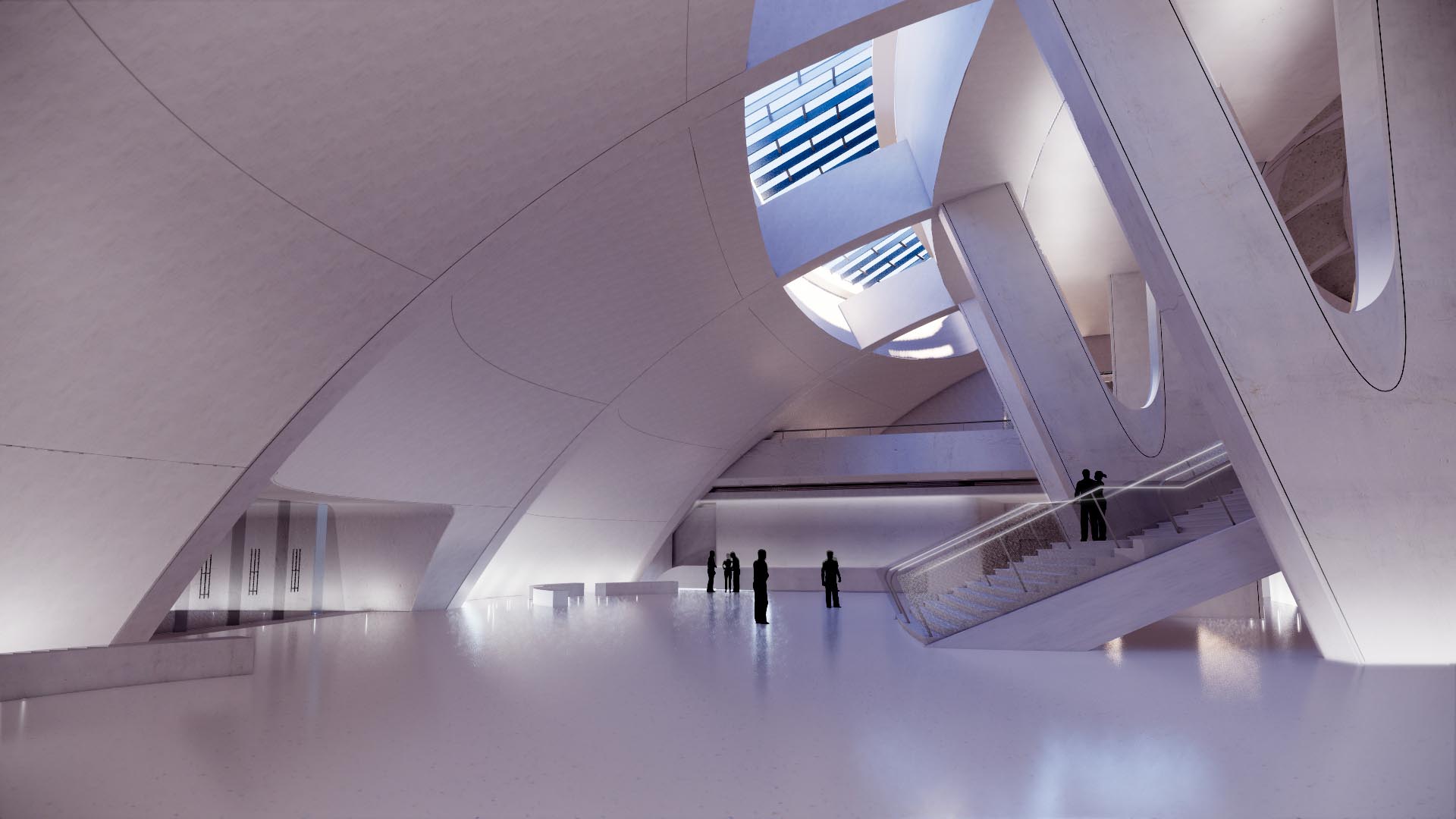

11_MAD_Quzhou Sports Campus_SD_Gymnasium Entrance体育馆平时(非赛时)入口大厅

保持设计自内向外的一致性,单体建筑的形态和室内空间有机结合。





游泳馆

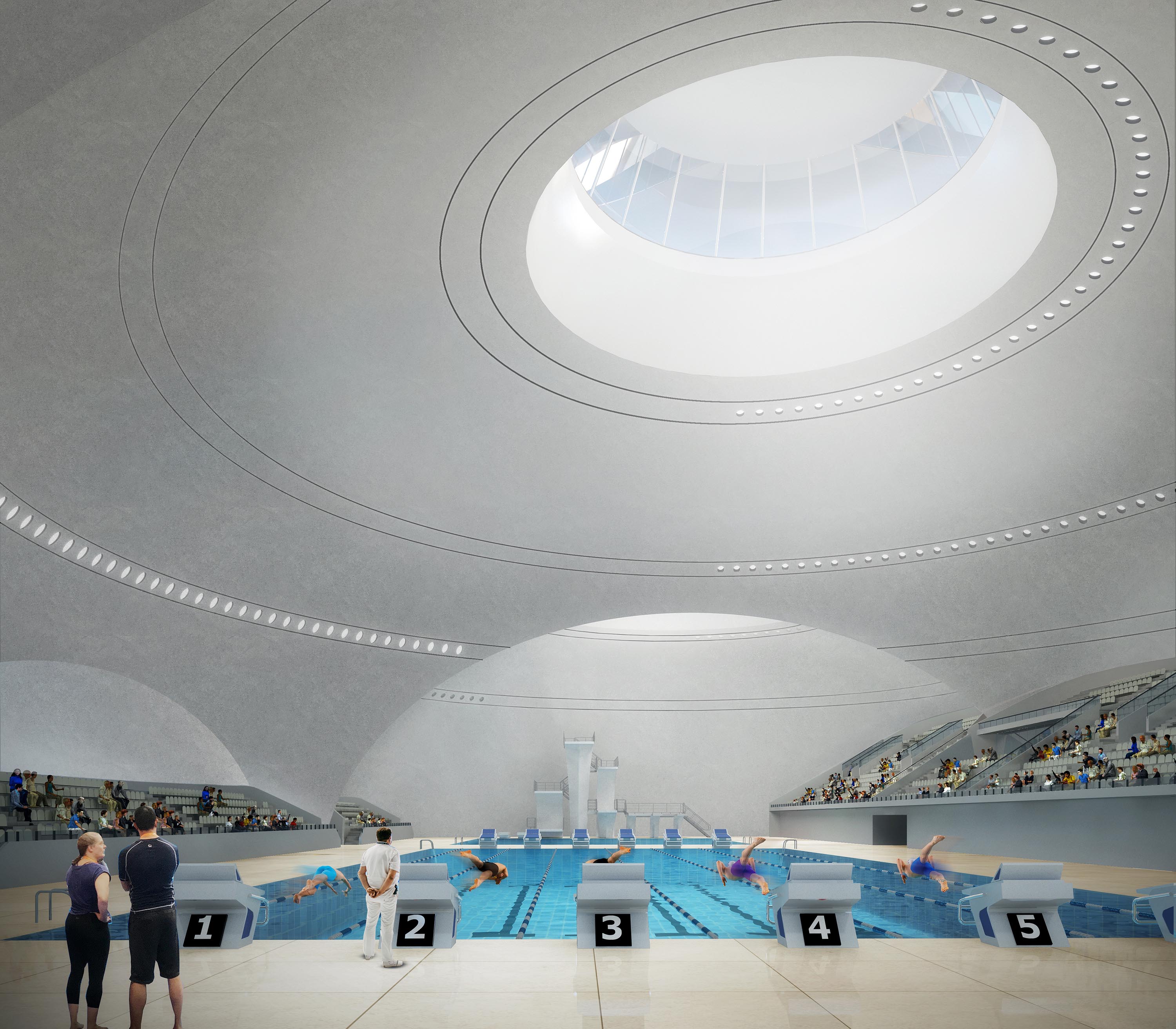

12_MAD_Quzhou Sports Campus_SD_Natatorium游泳馆室内





在设计游泳馆时,每个主要功能空间都是一个单独的“泡泡”。三个“泡泡”组合在一起,圆心保持在同一直线上,形成了整个建筑的空间和结构,也营造连续空间的序列感。球体保持正圆形也是为了经济性考虑,将结构造价降到最低。设计与水的元素呼应,“做出空间,形成整体”,以最简单纯粹的方式完成设计,而非再次用新的装饰逻辑考虑室内装修。

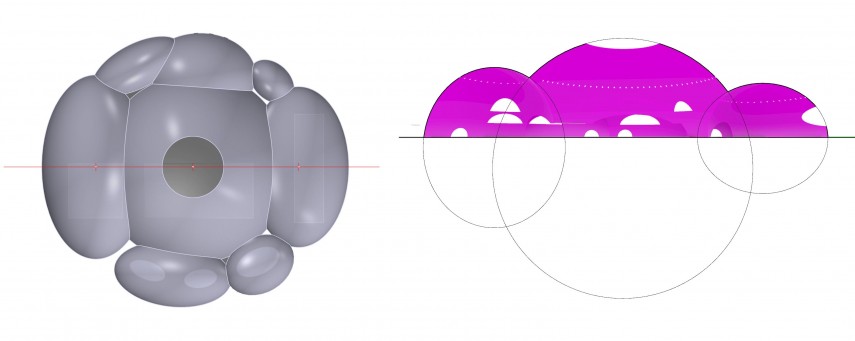

26_MAD_Quzhou Sports Campus_SD_Natatorium bubble“泡泡”游泳馆







场馆照明的细节在设计中同样被认真考虑,在保证照明功能基础上做出圆弧曲线排列,呼应“简单、纯粹”的室内设计理念,强调序列感和室内穹顶线条。同时,顶部多处“洞口”充分引入自然光。

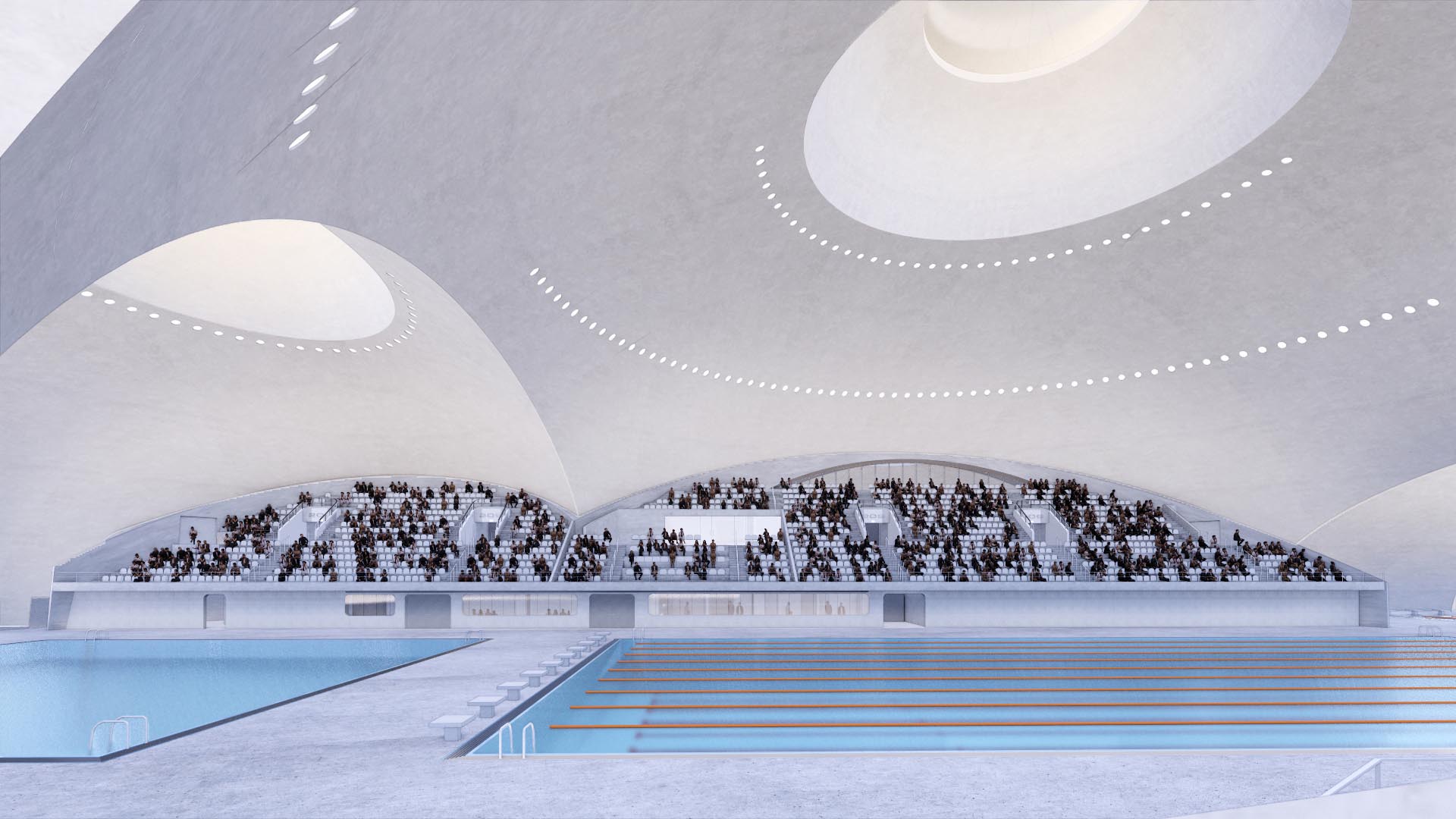

13_MAD_Quzhou Sports Campus_SD_Natatorium游泳馆室内





大地

14_MAD_Quzhou Sports Campus_SD_Training Center Birdview由南向北半鸟瞰体育馆、游泳馆、综合训练馆

白色线条、自行车道、人行步道交错

建筑天窗/观景平台、建筑室内平台,错落有致



mad在公园的规划中,除了人行步道,还设计引入了大量自行车道。一部分为快速车道是与城市道路相结合,即使日常通勤人士也可以从公园的中穿行,穿梭在树林里,感受美景。另外一部分健身自行车道环绕场地,提供锻炼场所和不同游览方式,鼓励低碳出行,希望体育公园并非封闭围合的“主题乐园”,能真正融入城市、融入市民日常生活。

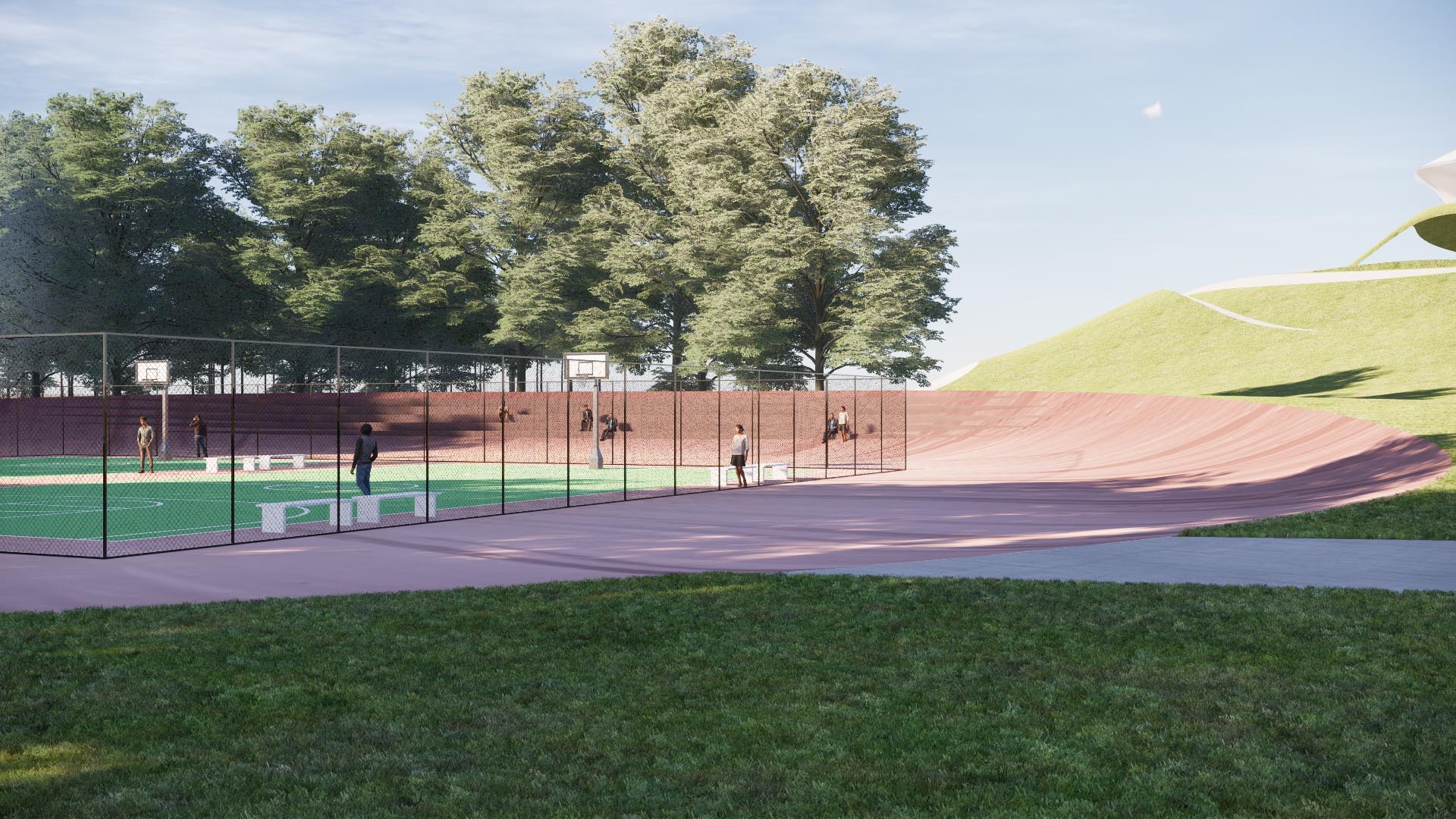

15_MAD_Quzhou Sports Campus_SD_Outdoor Court

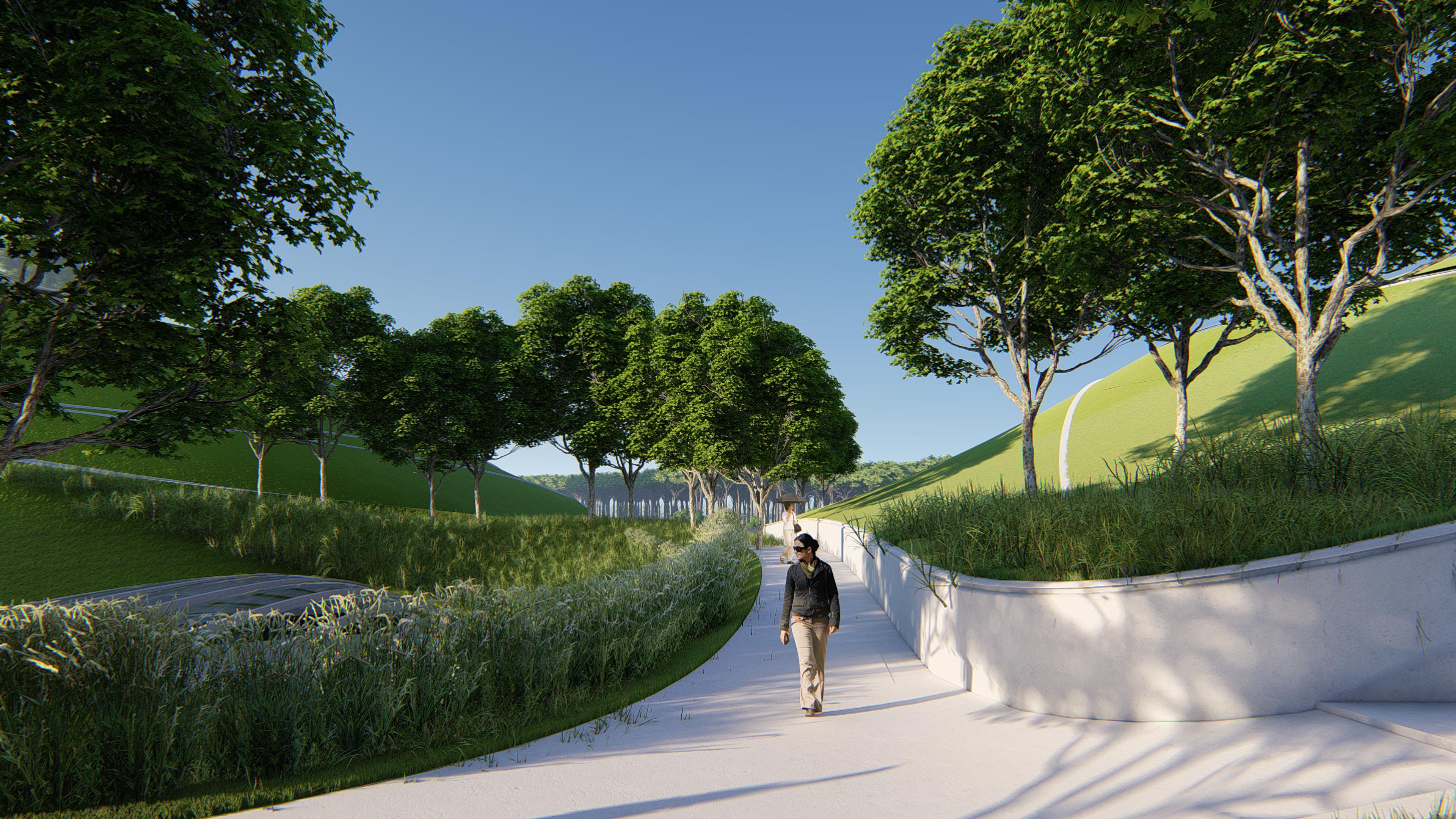

16_MAD_Quzhou Sports Campus_SD_Training Center Hilltop

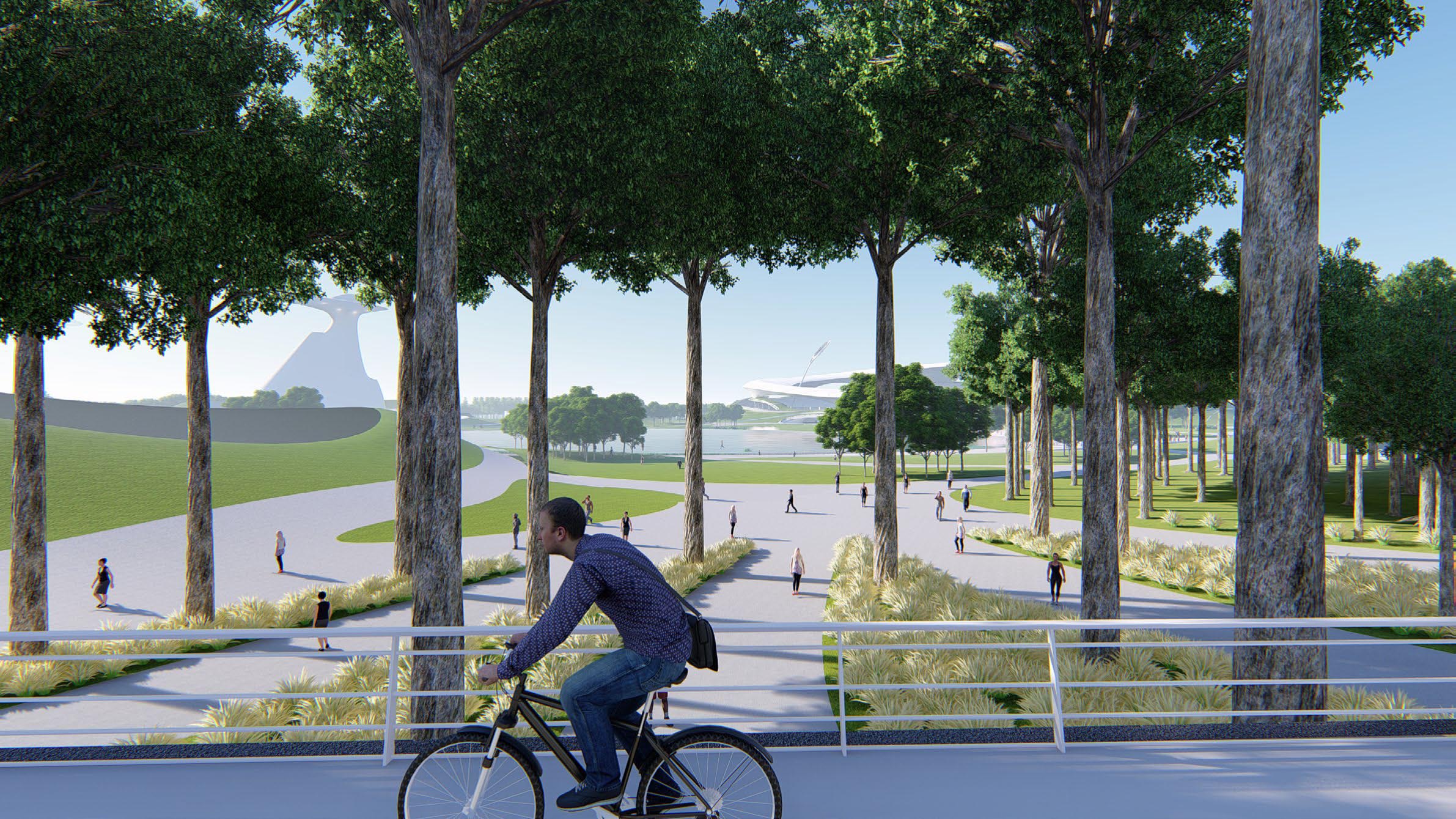

17_MAD_Quzhou Sports Campus_SD_Outdoor

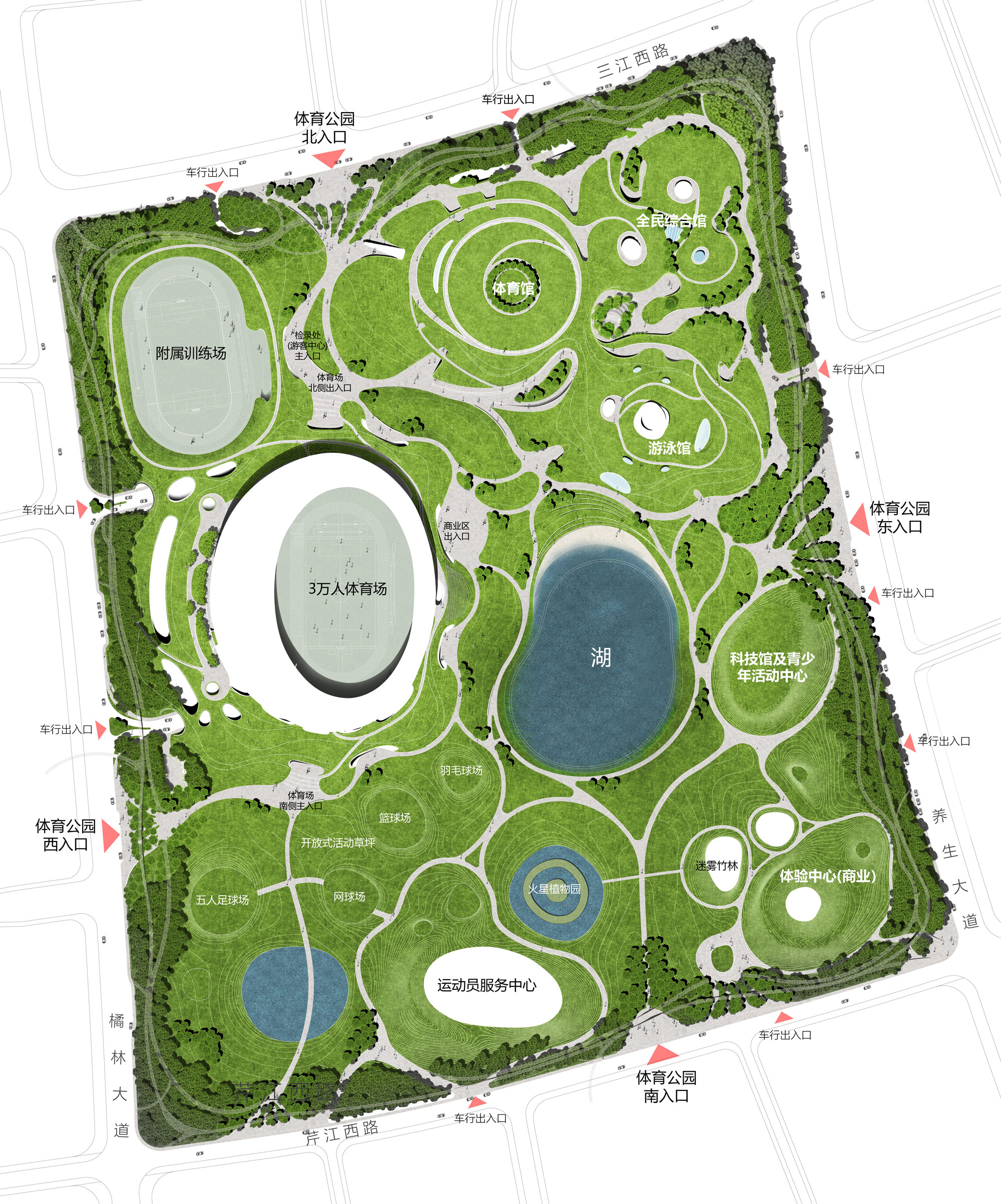

24_MAD_Quzhou-Sports-Campus_SD_Masterplan

衢州体育公园总平面



复杂的技术问题终将消失在美学诉求和人的行为之中。以想象力为原动力,让竞技体育专用的场所也成为人们日常生活的休闲活动场地,让建筑融于公园,变成景观,超越实用性、功能性并且表达审美的诉求,是竞技、是生活,也是艺术。

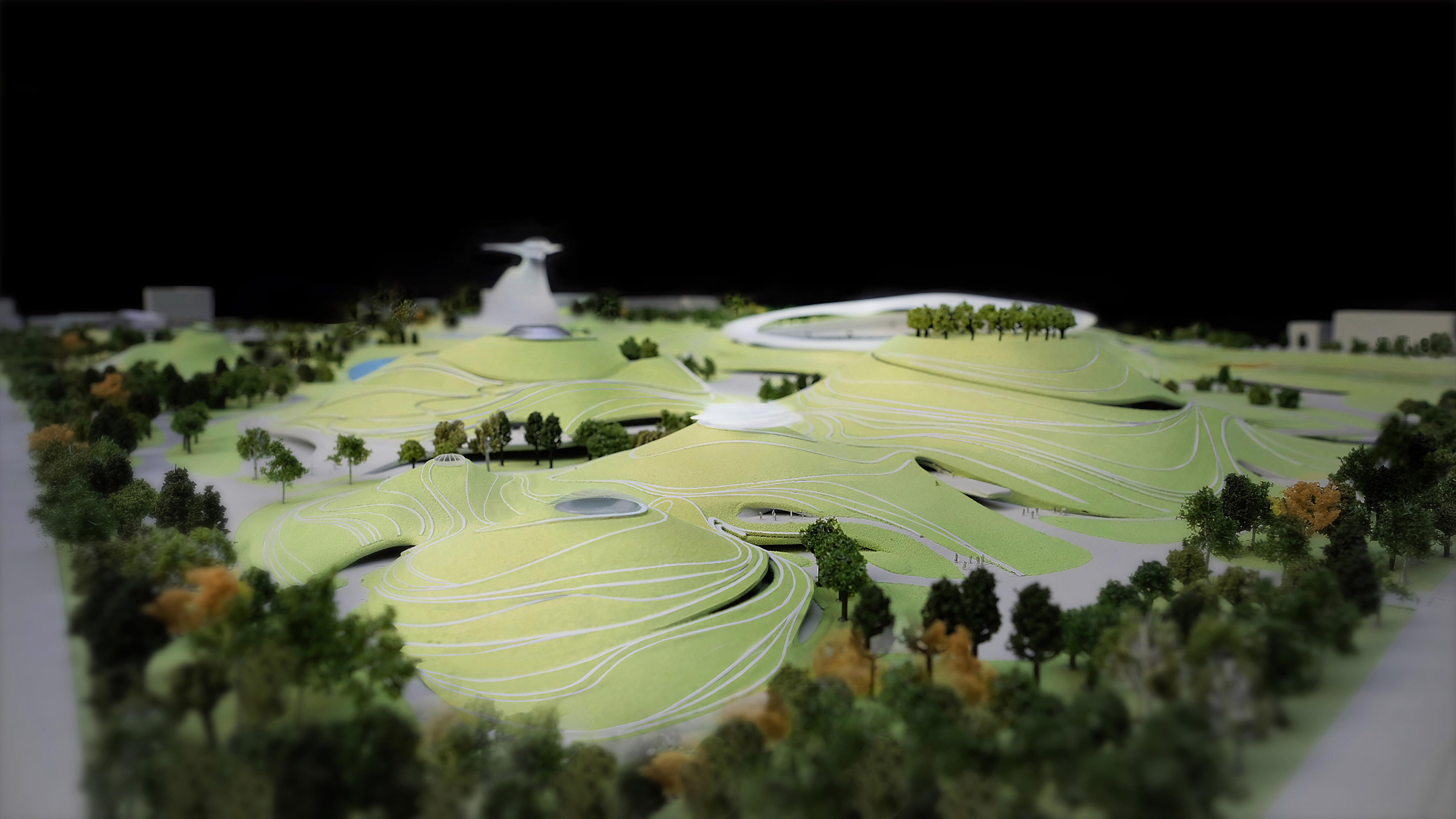

22_MAD_Quzhou Sports Campus_SD_model“衢州体育公园”模型

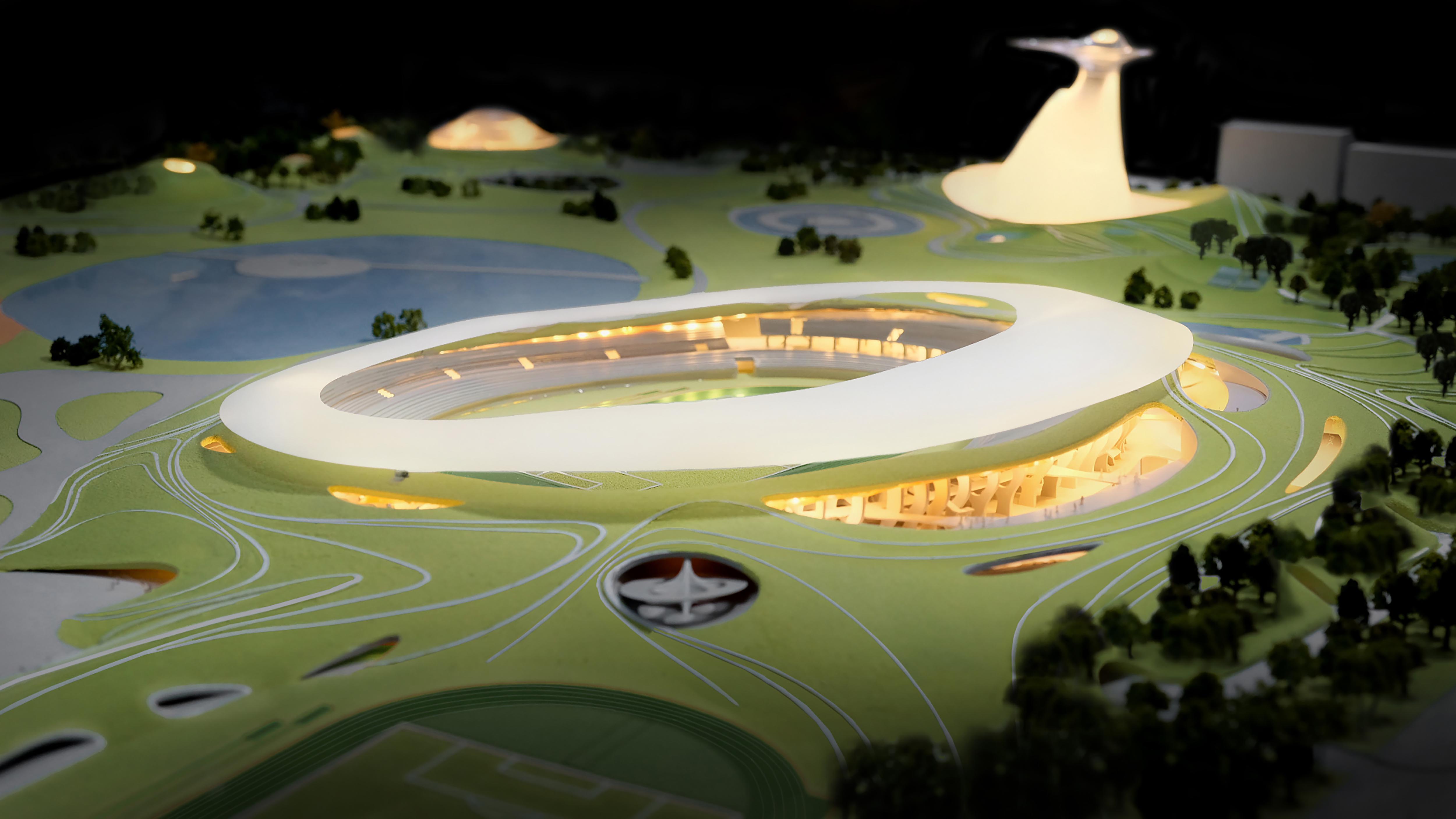

23_MAD_Quzhou Sports Campus_SD_model“衢州体育公园”模型局部,三万人体育场
